Name: Transceptor de 10 Gb/s SFP CWDM 60km
Brand: Lanao Communication Technology Limited.
Availability: InStock

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Projetado para uso em links Ethernet de 10 Gigabit até 60km em fibra de modo único. O módulo consiste em CWDM EML Laser, APD e pré-amplificador em um subconjunto óptico de alta integração. As funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado em SFF8472. A ligação de dados do módulo até 60km em fibra de modo único 9/125um.

Características
● Compatível com SFP SFF-8431 e SFF-8432 pegada SFP Hot-plugable
● Suporta taxas de bits de 9,5 a 11,3 Gb/s
● Dissipação de energia <1.5W
● Única fonte de alimentação 3.3V
● Comprimento máximo do link de 60km
● Transmissor EML de comprimento de onda CWDM, foto-detector APD
● Conector LC duplex
● Dissipação de energia <1.5W
● Funções de diagnóstico digital embutidas
● Faixa de temperatura do caso: 0 ° C a 70 ° C

Avaliações máximas absolutas

Parâmetro	Símbolo	Min.	Typ.	Max.	Unidade	Nota
Temperatura de armazenamento	Ts	-40		85	°C
Ambiente de armazenamento Umidade	HA	5		85	%
Fonte de alimentação Tensão	VCC	-0,5		4	V
Entrada de sinal Tensão		-0,3		Vcc + 0,3	V
Danos ao receptor Limiar		+ 4			DBm

Ambiente Operação

Parâmetro	Símbolo	Min.	Typ.	Max.	Unidade	Nota
Caso de funcionamento Temperatura	Tcase	0		70	°C	Nota (1)
Umidade ambiente	HA	5		85	%
Tensão de alimentação	VCC	3.14	3.3	3.46	V
Fonte de alimentação atual	ICC			450	MA
Fonte de alimentação Rejeição de ruído				100	MVp-p	100Hz a 1MHz
Distância de transmissão				60	Km
Fibra acoplada	Fibra de modo único					ITU-T G.653

Nota: -10 a 60degC com fluxo de ar de 1,5 m/s

Características ópticas

Parâmetro	Símbolo	Min.	Typ.	Max.	Unidade	Nota
Transmissor
Média lançada Poder	PO	-2		5	DBm	Nota (1)
Relação de extinção	ER	6			DB
Comprimento de onda do centro	Λc	1470		1610	Nm
Espaço de comprimento de onda do centro			20		Nm
Espectro Banda Largura (RMS)	Σ			1.0	Nm
SMSR		30			DB
Transmissor OFF Potência de saída	POff			-40	DBm
TX Jitter (pico-pico)	Txj			0,1	UI
TX Jitter (RMS)	Txjrms			0,01	UI
Transmissor e Penalidade de dispersão	TDP			3.0	DB
Máscara de olho de saída	Em conformidade com IEEE 0802.3ae
Receptor
Optical de entrada Comprimento de onda	Λ	1270		1610	Nm
Sensibilidade do receptor				-22	DBm	Nota (2)
Saturação de entrada Potência (Sobrecarga)	Psat	-8			DBm
LOS Detectar- Assert Poder	PA	-36			DBm
LOS Detectar- Poder Deassert	PD			-23	DBm
LOS Detectar Histerese	PHYS	2			DB

Nota:

1. O poder lançado (avg.) é o poder acoplado em uma fibra de modo único com conector. (Antes da vida)

2. Medido com sinal de teste de conformidade para BER = 10 ^-12.@10.3125Gbps, PRBS = 2 ^ 31-1, NRZ

Características elétricas

Parâmetro	Símbolo	Min.		Typ.	Max.	Unidade	Nota
Transmissor
Linha diferencial Impedância de entrada	RIN			100		Ohm
Dados Diferenciais Balanço de entrada	VDT		300		700	MVp-p
Transmitir Desativar Tensão	Vdis		2		Vcc	V	LVTTL
Transmitir Ativar Tensão	Ven		Vee		Vee 0,8	V	LVTTL
Receptor
Dados Diferenciais Balanço de saída	VDR		400		850	MVp-p	Nota (1)
Saída LOS Tensão-alta	VLOSH		Vee		Vee 0,8	V	LVTTL
Saída LOS Tensão-baixa	VLOSL		2		VccHOST	V	LVTTL

Nota: Em 100Ω terminação diferencial.

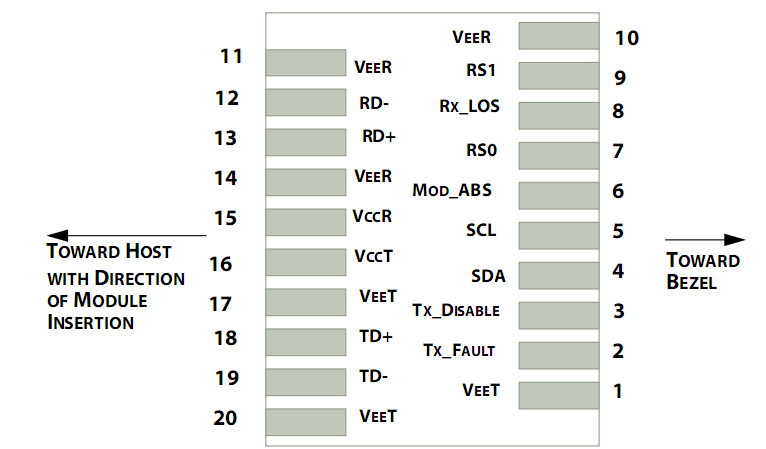

Pin Descrição

Pin Description of 10Gb/s SFP CWDM 60km Transceiver

Pino	Símbolo	Nome/Descrição	Nota
1	VEET	Terra do transmissor (comum com aterramento do receptor)	1
2	FALHA	Falha do transmissor.	2
3	TDIS	Desativar transmissor. Saída de laser desativada em alta ou aberta.	3
4	SDA	Linha de dados de interface serial de 2 fios	4
5	SCL	Linha de relógio de interface serial de 2 fios	4
6	MOD_ABS	Módulo ausente. Aterrado dentro do módulo	4
7	RS0	Taxa Selecionar 0	5
8	LOS	Perda de indicação de sinal. A lógica 0 indica a operação normal.	6
9	RS1	Não é necessária conexão	1
10	VEER	Receptor de terra (comum com terra do transmissor)	1
11	VEER	Receptor de terra (comum com terra do transmissor)	1
12	RD-	DADOS invertidos do receptor para fora. AC Acoplado
13	RD	Receptor Não-invertido DADOS para fora. AC Acoplado
14	VEER	Receptor de terra (comum com terra do transmissor)	1
15	VCCR	Fonte de alimentação do receptor
16	VCCT	Fonte de alimentação do transmissor
17	VEET	Terra do transmissor (comum com aterramento do receptor)	1
18	TD	DADOS não invertidos do transmissor em. AC Acoplado.
19	TD-	DADOS invertidos do transmissor em. AC Acoplado.
20	VEET	Terra do transmissor (comum com aterramento do receptor)	1

Notas:

1. a falha de TX é uma saída aberta do coletor, que deve ser puxada para cima com um resistor de 4,7 k ~ 10kΩ na placa do anfitrião a uma tensão entre 2.0V e Vcc 0,3 V. A lógica 0 indica a operação normal; a lógica 1 indica uma falha de laser de algum tipo. No estado baixo, a saída será puxada para menos de 0,8 V.

2. TX Desabilitar é uma entrada que é usada para desligar a saída óptica do transmissor. Ele é puxado para cima dentro do módulo com um resistor de 4,7 k ~ 10kΩ. Seus estados são:

Baixo (0 ~ 0,8 V): Transmissor ligado

(> 0,8 V, <2.0V): Indefinido

Alta (2.0 ~ 3.3V): Transmissor Desativado

Aberto: Transmissor Desativado

3. MOD-DEF 0,1,2 é os pinos de definição do módulo. Eles devem ser puxados para cima com um resistor de 4,7 k ~ 10kΩ na placa do host. A tensão pull-up deve ser VcT ou VccR.

MOD-DEF 0 é aterrado pelo módulo para indicar que o módulo está presente

MOD-DEF 1 é a linha de relógio da interface serial de dois fios para ID serial

MOD-DEF 2 é a linha de dados da interface serial de dois fios para ID serial

4. LOS é uma saída de coletor aberto, que deve ser puxado para cima com um resistor de 4,7 k ~ 10kΩ na placa de host para uma tensão entre 2.0V e Vcc 0,3 V. A lógica 0 indica operação normal; a lógica 1 indica perda de sinal. No estado baixo, a saída será puxada para menos de 0,8 V.

5. estes são a saída do receptor diferencial. Eles são linhas diferenciais de 100Ω acopladas a CA internamente que devem ser terminadas com 100Ω (diferencial) no usuário SERDES.

6. estas são as entradas do transmissor diferencial. São linhas diferenciais acopladas a CA com terminação diferencial de 100Ω dentro do módulo.

Circuito de aplicação recomendado

Recommended Application Circuit of 10Gb/s SFP CWDM 60km Transceiver

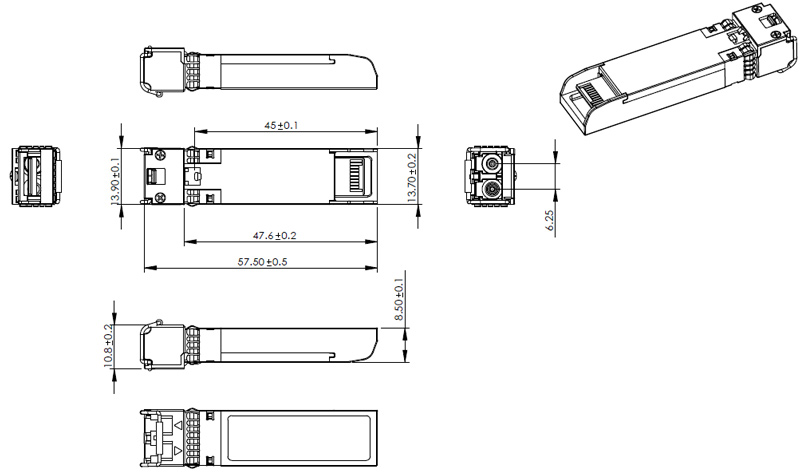

Desenhos de contorno (mm)

Outline Drawings (mm) of 10Gb/s SFP CWDM 60km Transceiver

Conformidade Regulatória

Característica	Referência	Desempenho
Disge eletrostática (ESD)	IEC/EN 61000-4-2	Compatível com padrões
Interferência eletromagnética (EMI)	FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A)	Compatível com padrões
Segurança ocular do laser	FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2	Produto laser classe 1
Reconhecimento componente	IEC/EN 60950, UL	Compatível com padrões
ROHS	2002/95/CE	Compatível com padrões
EMC	EN61000-3	Compatível com padrões
