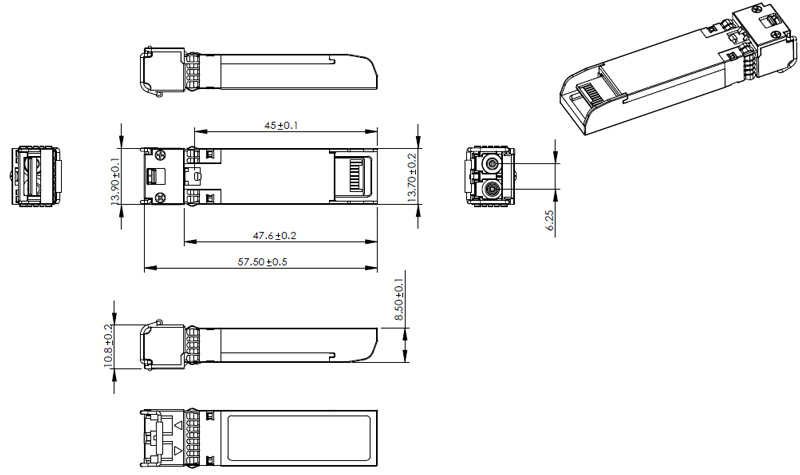

Name: Transceptor de 10 Gb/s SFP CWDM 40km
Brand: Lanao Communication Technology Limited.
Availability: InStock

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Características

● Pacote SFP com conector LC
● DML CWDM DFB Laser e fotodetector de PIN-TIA
● Transmissão de até 40km em SMF
● Até 11.3Gbps Links de dados
● Fonte de alimentação única 3.3V
● Dissipação de energia <1.5W
● Interface de 2 fios com monitoramento de diagnóstico digital integrado
● Baixa EMI e excelente proteção ESD
● Padrão de segurança laser IEC-60825 compatível
● Compatível com RoHS
● Compatível com SFF-8472 SFP MSA
● Compatível com SFP SFF-8431 e SFF-8432

Avaliações máximas absolutas

Parâmetro	Símbolo	Mínimo	Máximo	Unidades
Temperatura de armazenamento	Tst	-40	+ 85	°C
Tensão de alimentação	Vcc	-0,3	+ 3.5	V
Parente operacional Umidade	RH	5	95	%

Ambiente Operação

Parâmetro	Símbolo	Min	Típico	Max	Unidades
Tensão de alimentação	Vcc	3.15	3.3	3,45	V
Caso de funcionamento Temperatura	Tc	0		+ 70	°C
Dissipação de energia				1.5	W
Taxa de dados			10.3125		Gbps

Características ópticas

Parâmetro	Símbolo	Min.	Typ.	Max.	Unidades
Seção Transmissor
Comprimento de onda do centro	Lo	1270		1370	Nm
Largura espectral (-20dB)	Dl			1	Nm
Potência de saída média	Po	0		5	DBm
Relação de extinção	Er	3.5			DB
Lado-Modo Razão de Supressão	SMSR	30			DB
Jitter total	Tj	IEEE 802.3ae
Seção Receptor
Comprimento de onda do centro	Lo	1270		1610	Nm
Sensibilidade do receptor	Rsen			-15	DBm
Sobrecarga do receptor	Rov	0			DBm
Perda de retorno		12			DB
LOS Assert	LOSA	-28			DBm
LOS Sobremesa	LOSD			-16	DBm
Histerese de LOS		0,5		4

Características elétricas

Parâmetro		Símbolo	Min.	Typ.	Max.	Unidade
Seção Transmissor
Diferencial de entrada Impendência		Zin	90	100	110	Ohm
Balanço de entrada de dados Diferencial		Vin	180		700	MV
TX Desativar	Desativar		2.0		Vcc	V
TX Desativar	Habilitar		-0,3		0,8	V
Falha TX	Assert		2.4		Vcc	V
Falha TX	Deassert		-0,3		0,8	V
Seção Receptor
Diferencial de saída Impendência		Zout	80	100	120	Ohm
Balanço de entrada de dados Diferencial		Vout	300		850	MV
Rx_LOS	Assert		2.0		Vcc	V
Rx_LOS	Deassert		-0,3		0,4	V

Diagnósticos

Parâmetro	Alcance	Precisão	Unidade	Calibração
Temperatura	0 ~ 70	± 5	°C	Interno
Tensão	3,15 ~ 3,45	± 0,1	V	Interno
Atual de viés	10 ~ 80	± 2	MA	Interno
Potência Tx	-2 ~ 5	± 2	DBm	Interno
Potência Rx	-16 ~ -3	± 3	DBm	Interno

Pin Descrição

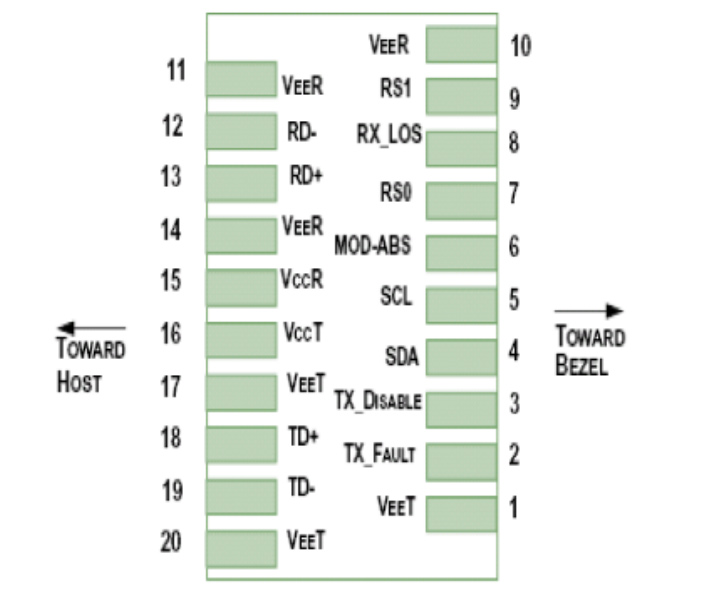

Pin Description of 10Gb/s SFP CWDM 40km Transceiver

Alfinetes	Nome	Descrição	NOTA
1	VeeT	Terra transmissor
2	Falha Tx	Indicação de falha do transmissor	1
3	Desativar Tx	Desativar transmissor	2
4	MOD DEF2	Definição do módulo 2	3
5	MOD DEF1	Definição do módulo 1	3
6	MOD DEF0	Definição do módulo 0	3
7	RS0	Não conectado
8	LOS	Perda de sinal	4
9	RS1	Não conectado
10	VeeR	Receptor de terra
11	VeeR	Receptor de terra
12	RD-	Inv. Saída de dados recebida	5
13	RD	Saída de dados recebida	5
14	VeeR	Receptor de terra
15	VccR	Potência do receptor
16	VccT	Potência do Transmissor
17	VeeT	Terra transmissor
18	TD	Transmitir entrada de dados	6
19	TD-	Inv. Transmitir entrada de dados	6
20	VeeT	Terra transmissor

Notas:

1. a falha de TX é uma saída aberta do coletor, que deve ser puxada para cima com um resistor de 4,7 k ~ 10kΩ na placa do anfitrião a uma tensão entre 2.0V e Vcc 0,3 V. A lógica 0 indica a operação normal; a lógica 1 indica uma falha de laser de algum tipo. No estado baixo, a saída será puxada para menos de 0,8 V.

2. TX Desabilitar é uma entrada que é usada para desligar a saída óptica do transmissor. Ele é puxado para cima dentro do módulo com um resistor de 4,7 k ~ 10kΩ. Seus estados são:

Baixo (0 ~ 0,8 V): Transmissor ligado

(> 0,8 V, <2.0V): Indefinido

Alta (2.0 ~ 3.3V): Transmissor Desativado

Aberto: Transmissor Desativado

3. MOD-DEF 0,1,2 é os pinos de definição do módulo. Eles devem ser puxados para cima com um resistor de 4,7 k ~ 10kΩ na placa do host. A tensão pull-up deve ser VcT ou VccR.

MOD-DEF 0 é aterrado pelo módulo para indicar que o módulo está presente

MOD-DEF 1 é a linha de relógio da interface serial de dois fios para ID serial

MOD-DEF 2 é a linha de dados da interface serial de dois fios para ID serial

4. LOS é uma saída de coletor aberto, que deve ser puxado para cima com um resistor de 4,7 k ~ 10kΩ na placa de host para uma tensão entre 2.0V e Vcc 0,3 V. A lógica 0 indica operação normal; a lógica 1 indica perda de sinal. No estado baixo, a saída será puxada para menos de 0,8 V.

5. estes são a saída do receptor diferencial. Eles são linhas diferenciais de 100Ω acopladas a CA internamente que devem ser terminadas com 100Ω (diferencial) no usuário SERDES.

6. estas são as entradas do transmissor diferencial. São linhas diferenciais acopladas a CA com terminação diferencial de 100Ω dentro do módulo.

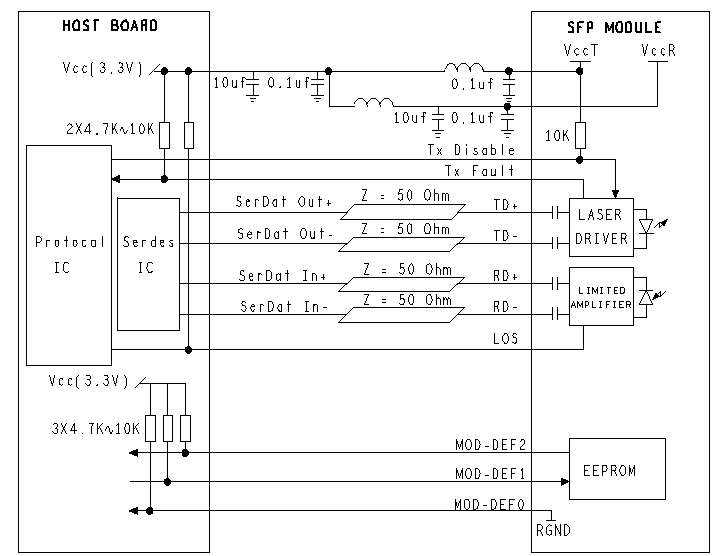

Circuito de aplicação recomendado

Recommended Application Circuit of 10Gb/s SFP CWDM 40km Transceiver
