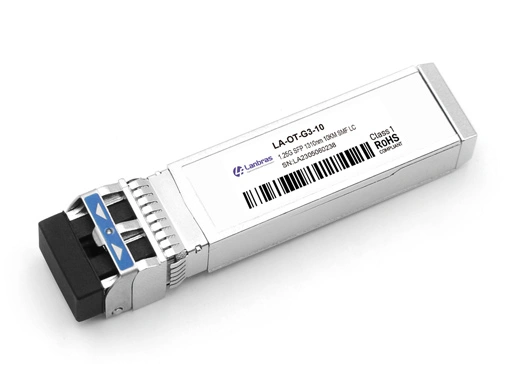

Transceptor de 10 Gb/s DWDM SFP 80km

Os transceptores DWDM 10G incluem um diodo APD e um transmissor de DFB-EML com temperatura estabilizada. As funções de diagnóstico digital estão disponíveis através de um I2C. Este módulo é projetado para fibra de modo único e opera em um comprimento de onda nominal de 100GHz ITU Grid, comprimento de onda DWDM de banda C.

Características
● Até 11.3Gbps Links de dados
● Transmissão de até 80km no SMF
● DWDM EML Laser e receptor APD
● Gabinete de metal, para EMI inferior
● Interface de 2 fios com monitoramento de diagnóstico digital integrado
● Pegada SFP quente-plugável
● Compatível com SFP SFF-8431 e SFF-8432
● Especificações compatíveis com SFF 8472
● Compatível com SFP MSA com conector LC
● Única fonte de alimentação 3.3V
● Faixa de temperatura operacional do caso: 0 ° C a 70 ° C
● Dissipação de energia <1.5W

Padrão
● Complacente para SFF-8431
● Compatível com RoHS.

Seleção de produtos

Descrições de pinos de guia de comprimento de onda de banda C λc

Avaliações máximas absolutas

Condições operacionais recomendadas

Características ópticas

Notas:

1. a potência de saída é a potência acoplada em uma fibra de modo único de 9/125mm.

2. Corresponde a aproximadamente 0,8 nm.

3. Medido com um padrão de teste PRBS 231-1, @ 10.325 Gb/s, BER<10-12.

Características elétricas

Notas:

1. conectado diretamente aos pinos de entrada de dados TX. AC acoplado depois disso.

2. ou circuito aberto.

3. em 100 ohms terminação diferencial.

4. estes são valores não filtrados 20-80%

5. perda de sinal é LVTTL. A lógica 0 indica a operação normal; a lógica 1 indica nenhum sinal detectado.

Descrições Pin

Pin fora do bloco do conector na placa do anfitrião

Notas:

1. o aterramento do circuito é isolado internamente do solo do chassi.

2. O TFAULT é uma saída de coletor/dreno aberta, que deve ser puxada para cima com um resistor de 4,7 k - 10k Ohm na placa do host, se destinado ao uso. A tensão de elevação deve estar entre 2,0 V a Vcc 0,3 V. Uma saída alta indica uma falha do transmissor causada pela corrente de polarização TX ou pela potência de saída TX excedendo os limites de alarme predefinidos. Uma saída baixa indica operação normal. No estado baixo, a saída é puxada para <0,8 V.

3. Saída de laser desativada em TDIS >2.0V ou aberta, habilitada em TDIS <0.8V.

4. deve ser puxado para cima com 4.7kΩ- 10kΩ placa host para uma tensão entre 2.0V e 3.6V. MOD_ABS puxa a linha para baixo para indicar que o módulo está conectado.

5. Puxado internamente por SFF-8431 Rev 4.1.

6. LOS é saída de coletor aberto. Deve ser puxado para cima com 4.7kΩ - 10kΩ na placa do anfitrião a uma tensão entre 2.0V e 3.6V. A lógica 0 indica operação normal; a lógica 1 indica perda de sinal.

Funções de diagnóstico digital

Os transceptores DWDM 10G suportam o protocolo de comunicação serial de 2 fios, conforme definido no SFP MSA.

O ID serial SFP padrão fornece acesso a informações de identificação que descrevem os recursos do transceptor, interfaces padrão, fabricante e outras informações.

Além disso, os transceptores SFP fornecem uma interface de monitoramento de diagnóstico digital aprimorada exclusiva, que permite acesso em tempo real aos parâmetros operacionais do dispositivo, como temperatura do transceptor, corrente de polarização do laser, potência óptica transmitida, potência óptica recebida e tensão de alimentação do transceptor. Ele também define um sistema sofisticado de sinalizadores de alarme e aviso, que são usuários finais quando parâmetros operacionais específicos estão fora de uma faixa normal definida de fábrica.

O SFP MSA define um mapa de memória de 256 bytes em EEPROM que é acessível por uma interface serial de 2 fios no endereço de 8 bits 1010000X (A0h). A interface de monitoramento de diagnóstico digital faz uso do endereço de 8 bits 1010001X (A2h), portanto, o mapa de memória de ID serial originalmente definido permanece inalterado.

As informações de operação e diagnóstico são monitoradas e relatadas por um Controlador de Transceptor de Diagnóstico Digital (DDTC) dentro do transceptor, que é acessado por meio de uma interface serial de 2 fios. Quando o protocolo serial é ativado, o sinal do relógio serial (SCL, Mod Def 1) é gerado pelo host. A borda positiva clota dados no transceptor SFP nos segmentos do E2PROM que não são protegidos contra gravação. A borda negativa marca dados do transceptor SFP. O sinal de dados serial (SDA, Mod Def 2) é bidirecional para transferência de dados serial. O host usa SDA em conjunto com SCL para marcar o início e o fim da ativação do protocolo serial. As memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser endereçadas individual ou sequencialmente.

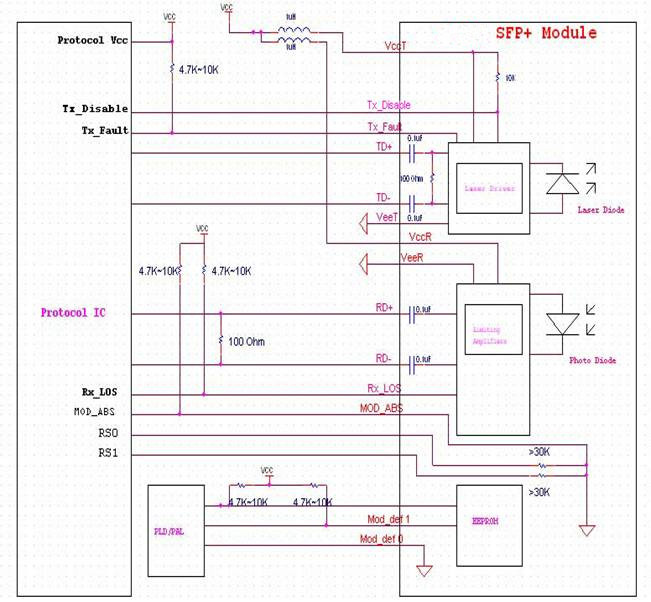

Diagrama de bloco de interface host-transceptor

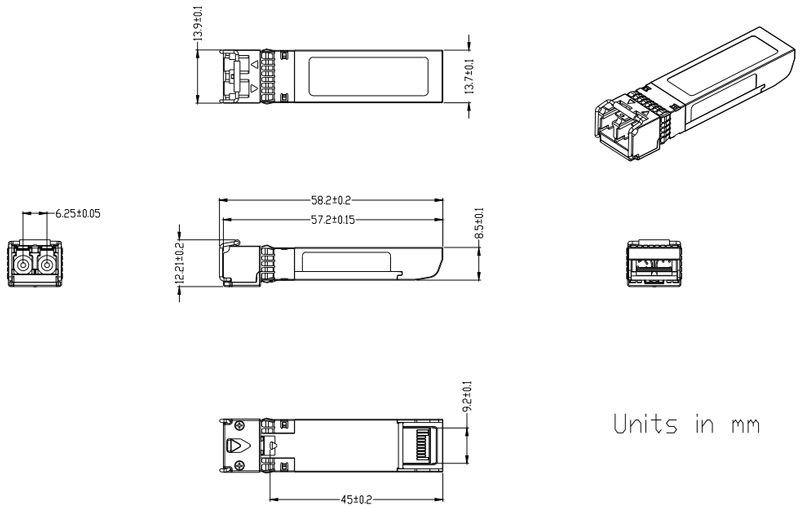

Desenho de contorno (mm)

Conformidade Regulatória

Aplicação

● Ethernet 10G

● 10G SONET/SDH, OTU2/2e e 10G FC
