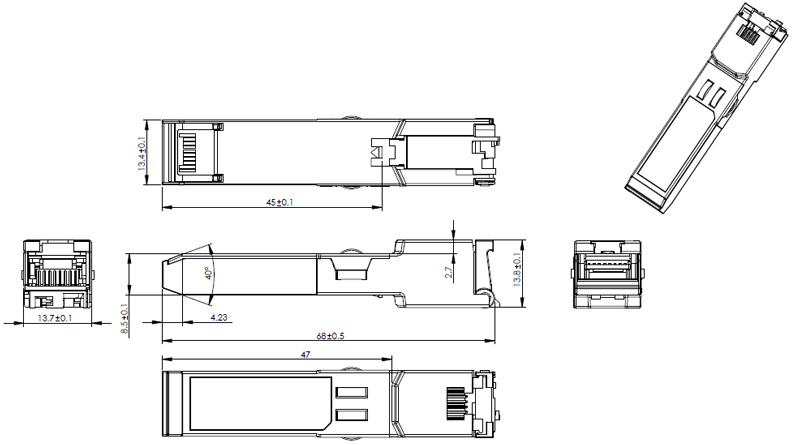

Name: Transceptor SFP de cobre 10/100/1000M
Brand: Lanao Communication Technology Limited.
Availability: InStock

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Descrição

Os transceptores de Cobre Small Form Pluggable (SFP) 10/100/1000M são baseados no SFP Multi Source Agreement (MSA). Eles são compatíveis com os padrões Gigabit Ethernet e 10/100/1000BASE-T, conforme especificado no IEEE Std 802.3. Ele usa o pino RX_LOS do SFP para indicação de link. Se puxar o pino TX_DISABLE do SFP, IC seja redefinido.

Características
● Até 1,25 Gb/s links de dados bidirecionais
● Pegada SFP quente-plugável
● Dissipação de baixa potência (1,05 W típico)
● Montagem do conector RJ-45 compacto
● Gabinete totalmente metálico, para EMI inferior
● Compatível com RoHS e sem chumbo
● Única fonte de alimentação 3.3V
● 10/100/1000 BASE-T operação em sistemas host com interface 1000BASE-X
● 1,25 Gigabit Ethernet sobre cabo Cat 5
● Temperatura de funcionamento ambiente: 0 °C a 70 °C

SFP para hospedar o conector Pin Out

Pino	Símbolo	Nome/Descrição	Ref.
1	VEET	Terra do transmissor (comum com aterramento do receptor)	1
2	FALHA	Falha do transmissor. Não suportado.
3	TDIS	Desativar transmissor. Saída de laser desativada em alta ou aberta.	2
4	MOD_DEF (2)	Definição do módulo 2. Linha de dados para ID serial.	3
5	MOD_DEF (1)	Definição do módulo 1. linha de relógio para ID Serial.	3
6	MOD_DEF (0)	Definição do módulo 0. Aterrado dentro do módulo.	3
7	Taxa Selecionar	Não é necessária conexão
8	LOS	Perda de indicação de sinal. A lógica 0 indica a operação normal.
9	VEER	Receptor de terra (comum com terra do transmissor)	1
10	VEER	Receptor de terra (comum com terra do transmissor)	1
11	VEER	Receptor de terra (comum com terra do transmissor)	1
12	RD-	DADOS invertidos do receptor para fora. AC Acoplado
13	RD	Receptor Não-invertido DADOS para fora. AC Acoplado
14	VEER	Receptor de terra (comum com terra do transmissor)	1
15	VCCR	Fonte de alimentação do receptor
16	VCCT	Fonte de alimentação do transmissor
17	VEET	Terra do transmissor (comum com aterramento do receptor)	1
18	TD	DADOS não invertidos do transmissor em. AC Acoplado.
19	TD-	DADOS invertidos do transmissor em. AC Acoplado.
20	VEET	Terra do transmissor (comum com aterramento do receptor)	1

Notas:

1. o aterramento do circuito está conectado ao solo do chassi

2. PHY desativado em TDIS > 2.0V ou aberto, habilitado em TDIS < 0.8V

3. Deve ser puxado para cima com 4.7k - 10k Ohms na placa do anfitrião a uma tensão entre 2.0 V e 3.6 V. MOD_DEF (0) puxa a linha baixa para indicar que o módulo está conectado.

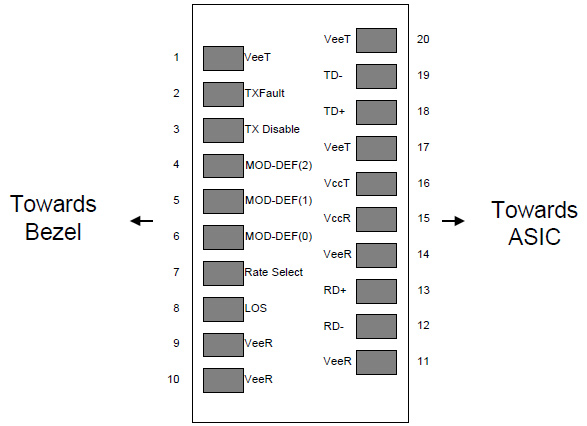

Diagram of host board connector block pin numbers and names

Figura 1. Diagrama dos números e nomes dos pinos do bloco do conector da placa do anfitrião

+ 3.3V Volt Interface de Energia Elétrica

O SFP-T -AUTO tem uma faixa de tensão de entrada de 3,3 V +/- 5%. A tensão máxima de 4V não é permitida para operação contínua.

+ 3.3 Volt Interface de Energia Elétrica
Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas/Condições
Atual de fornecimento	É		320	375	MA	Potência máxima de 1,2 W em toda a faixa de tensão e temperatura. Veja nota de cautela abaixo
Tensão de entrada	Vcc	3.13	3.3	3,47	V	Referenciado ao GND
Tensão máxima	Vmax			4	V
Corrente de impulso	Ispara			30	MA	Plugue quente acima da corrente de estado estacionário. Veja nota de cautela abaixo

Cuidado: O consumo de energia e a corrente de surto são maiores do que os valores especificados no SFP MSA

Sinais de baixa velocidade

MOD_DEF (1) (SCL) e MOD_DEF (2) (SDA), são sinais CMOS de dreno aberto (consulte a seção VII, "Serial Communication Protocol"). Tanto MOD_DEF (1) quanto MOD_DEF (2) devem ser puxados para host_Vcc

Sinais de baixa velocidade, características eletrônicas
Parâmetro	Símbolo	Min	Max	Unidade	Notas/Condições
Saída SFP BAIXA	VOL	0	0,5	V	4,7 k a 10k pull-up para host_Vcc, Medido no lado do host do conector
Saída SFP ALTA	VOH	Host _ Vcc-0,5	Host_Vcc + 0,3	V	4,7 k a 10k pull-up para host_Vcc, Medido no lado do host do conector
Entrada SFP BAIXA	VIL	0	0,8	V	4,7 k a 10k pull-up para Vcc, Medido no lado SFP do conector
Entrada SFP ALTA	VIH	2	Vcc + 0,3	V	4,7 k a 10k pull-up para Vcc, Medido no lado SFP do conector

Interface Elétrica de Alta Velocidade

Todos os sinais de alta velocidade são acoplados internamente.

Interface elétrica de alta velocidade, linha de transmissão-SFP
Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas/Condições
Linha frequência	FL		125		MHz	Codificação de 5 níveis, por IEEE 802.3
Tx Impedância de Saída	Zout,TX		100		Ohm	Diferencial, para todas as frequências entre 1MHz e 125MHz
Impedância de entrada Rx	Zin,RX		100		Ohm	Diferencial, para todas as frequências entre 1MHz e 125MHz
Interface Elétrica de Alta Velocidade, Host-SFP
Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas/Condições
Dados de finalização única Balanço de entrada	Vinsing	250		1200	MV	Único terminado
Dados de finalização única Balanço de saída	Votação	350		800	MV	Único terminado
Tempo de ascensão/queda	Tr, Tf		175		Psec	20%-80%
Impedância de entrada Tx	Zin		50		Ohm	Único terminado
Impedância de Saída Rx	Zout		50		Ohm	Único terminado

Especificações gerais

Geral
Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas/Condições
Taxa de dados	BR	10		1000	Mb/sec	IEEE 802.3 compatível. Veja as notas 2 a 4 abaixo
Comprimento do cabo	L			100	M	Categoria 5 UTP. BER

Notas:

1. tolerância do relógio é +/- 50 ppm

2. Por padrão, o SFP-T-AUTO-SERDES é um dispositivo full duplex no modo preferido

3. a detecção automática do crossover está habilitada. Cabo crossover externo não é necessário

Especificações ambientais

Especificações ambientais
Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas/Condições
Temperatura de funcionamento	Top	0		70	°C	Caso temperatura
Temperatura de armazenamento	Tsto	-40		85	°C	Temperatura ambiente

Protocolo de comunicação serial

Todos os SFPs suportam o protocolo de comunicação serial de 2 fios descrito no SFP MSA. Esses SFPs usam um MCU, podem ser acessados com o endereço de A0h.
