| Parte n ° | LA-SWAI-G0105PB-S-L |
| Deion | Interruptor PoE de energia solar de alta potência 5 + 1 |
| Porto | 1*10/100/1000Base-TX 60W porta PoE (Dados/Potência) |
| 2*10/100/1000Base-TX 30W porta PoE (dados/potência) |
| 2*10/100/1000Base-TX Auto porta PoE (dados/poder) |
| 1*1000M SFP |
| Porto PoE | 1 porta: versão Ai Hi-PoE, potência de saída da porta MAX 60W |
| 2-3port: IEEE 802.3af/at, potência de saída da porta MAX 30W |
| 4-5port: Auto versão AI porta PoE (fonte de alimentação para dispositivos 48V/24V), potência de saída da porta MAX 25W |
| 1-5 porta de apoio PoE (primeira porta de saída HiPoE _ 60W) |
| Função | Modo de bateria Q_Lead-acid + modo de bateria L_Lithium |
| Protocolo de rede | IEEE 802.3 |
| IEEE 802.3i 10BASE-T |
| IEEE 802.3u 100BASE-TX |
| IEEE 802.3ab1000BASE-T |
| IEEE 802.3x |
| IEEE 802.3z 1000BASE-X |
| IEEE 802.3af/at/PoE ++ |
| Ai PSE |
| Padrão PoE | IEEE802.3af/at/PoE ++ |
| Especificação do porto | 10/100/1000BaseT(X)Auto |
| Modo de transmissão | Armazenar e avançar (velocidade total do fio) |
| Largura de banda | 12Gbps |
| Encaminhamento de pacotes | 8.64Mpps |
| Endereço MAC | 2K |
| Tampão | 2.5M |
| Distância de transmissão | 10BASE-T: Cat3,4,5 UTP (≤ 250 metro) |
| 100BASE-TX: Cat5 ou mais tarde UTP (150 metros) |
| 1000BASE-TX: Cat6 ou mais tarde UTP (150 metros) |
| 1000BASE-SX: 62,5 μm/50μm MMF(2m ~ 550m) |
| 1000BASE-LX: 62,5 μm/50μm MM(2m ~ 550m) ou 10μm SMF(2m ~ 5000m) |
| Max. Distância de transmissão de suporte 120KM para fibra óptica de modo único |
| Velocidade de transmissão | Metade-duplex Ethernet de 10Mbps, duplex completo de 20Mbps |
| Fast Ethernet 100Mbps half-duplex, 200Mbps full duplex |
| Gigabit Ethernet 2000Mbps full duplex |

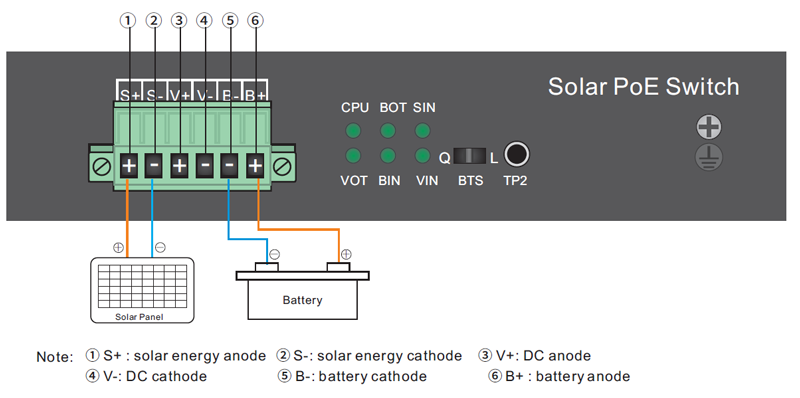

| Pino de potência | Fonte de alimentação de 48V: 12 + 36-; Fonte de alimentação de 24V: 45 + 78- |
| Entrada de energia | Suporte 12V painel solar de entrada (≤ 33V) ou baterias with12V |
| Suporte 24V painel solar de entrada (≤ 44V) ou com baterias de 24V |
| Entrada DC da bateria 12V: DC 15-26V; entrada DC da bateria 24V: 26-32V |
| 12V/24V painel solar de potência de entrada MAX 200W |
| Função de carregamento | Envelhecimento totalmente automático integrado |
| Função de proteção integrada da bateria |
| Reconhecimento automático de tensão da bateria |
| Sistema de ativação automática da bateria de lítio integrada |
| Sistema de proteção de inicialização de baixo volume integrado |
| Bateria | Suportando baterias de chumbo-ácido de 12V ou 24V MAX 50AH, 5A |
| Suportando baterias de lítio de 12V ou 24V MAX 50AH, 5A |
| Indicador LED | PW: LED de alimentação; BIN: indicador de carregamento da bateria; BOT: indicador de disging da bateria; |
| 6: (SFP LED); 4A-5A: Porto 4-5 48V PoE ON luz; 4B-5B: Porto 4-5 24V PoE ON luz |
| CPU: LED de operação do sistema; VOUT: PoE saída VOL indicador normal; |
| SIN: Indicador de entrada do painel solar; VIN: indicador de entrada DC |
| Temp de funcionamento. e | -20 ~ + 65 °C; 10% ~ 90% RH Não-condensação |
| Umidade |
| Temp de armazenamento. e | -40 ~ + 70 °C; 5% ~ 90% RH Não-condensação |
| Umidade |
| Tamanho do produto (L * W * H) | 160mm * 142mm * 35mm |
| Tamanho da embalagem (L * W * H) | 300mm * 175mm * 100mm |
| N.W. | 0,72 kg (não incluindo painel de energia solar, bateria ou adaptador de energia) |
| Embalagem | 25pcs/ctn, 24.5kgs, caixa dim. 53.5*51*41cm |
| Instalação | Montagem em rack ou parede |
| Proteção relâmpago | 3KV 8/20us; IP30 |
| Certificado | Marca CE, comercial; CE/LVD EN60950; FCC Parte 15 Classe B; RoHS; |
| Garantia | Dispositivo inteiro por 1 ano (acessórios não incluídos) |
| Painel de controle do gerador |
| Bateria | Bateria de chumbo-ácido | Bateria de lítio |
| Tensão da bateria | 12V | 24V | 12.6V | 25,2 V |
| Mudando o modo | PWM (limite de corrente e tensão-corrente constante-limite de tensão-tensão e limite de corrente-ge flutuante) | PWM (limite de corrente e tensão-corrente constante-limite de tensão) |
| Auto-consumo Suplemento |
|
| Tensão de detecção de auto-consumo | <12.6V | <25,2 V | 12.2V | 24.4V |
| Corrente de carregamento nominal | 5A | - |
| Corrente de carga flutuante | 50mA-1000mA | - |
| Terminação de carregamento | Tempo flutuante de ge alcançado | Tensão nominal, corrente de envelhecimento <10mA |
| Corrente de Disging nominal | 6.5A | 3.6A | 8.5A | 4A |
| Corrente de saída POE | MAX1.25A |
| Tensão de saída POE | 48 ~ 56V |
| Tensão fotovoltaica máxima | 32V | 44V | 32V | 44V |
| Tensão máxima de carregamento | 14.7V | 29,6 V | 12.6V | 25,2 V |
| Tensão de carga flutuante | 13.7V | 27,4 V | - | - |
| Tensão de discagem de corte | 10.1V | 20.2V | 8V | 16V |
| Tensão de Disging de Recuperação | 12.4V | 25,8 V | - | - |
| Comunicação IIC | Consulta de comunicação IIC e configuração de eletricidade, tensão, corrente, tempo de discagem e estado operacional |
| Proteção de temperatura excessiva | Placa principal sobre a proteção da temperatura e sobre a temperatura da bateria (opcional) |
| Proteção de entrada | Proteção contra sobrecorrente, sobretensão, start-up retardada e anti-reversão |
| Função de saída | Sobrecorrente, sobretensão, curto-circuito |
| Indicador | Indicador de operação normal do sistema, indicador de bateria, indicador de entrada normal, indicador de falha multifuncional |
| Temperatura de funcionamento | -30 °C ~ + 65 °C |

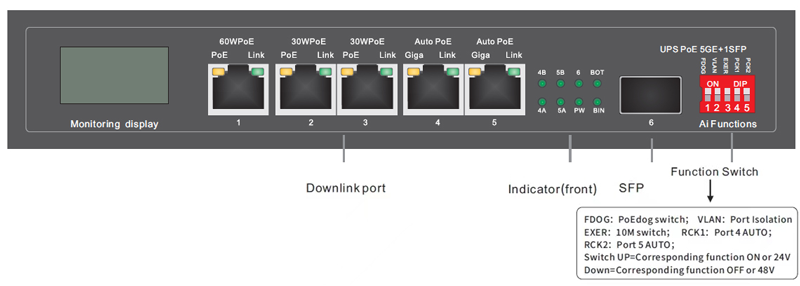

| Indicador |
| Indicador (frente) | Status | Deion |
| LED de energia: PW | Sempre ligado | Normal |
| Sempre FORA | Potência desconectada |
| LED de ligação descendente | Laranja (PoE) | Sempre ligado | Dispositivos alimentados conectados e fonte de alimentação normal |
| Verde (Link) | Sempre FORA | Sem dispositivos ligados ou sem fonte de alimentação |
| SFP LED: 6 | Sempre ligado | SFP normalmente conectado |
| Sempre FORA | SFP conectado anormalmente |
| Indicador (frente) | Status | Deion | Indicador (frente) | Status | Deion |
| 4B: 4 porto 24V PoE | Sempre ligado | Potência de 24V PoE fornecida | 5B: 5 porto 24V PoE | Sempre ligado | Potência de 24V PoE fornecida |
| Sempre FORA | 24V PoE sem energia fornecida | Sempre FORA | 24V PoE sem energia fornecida |
| 4A: 4 porto 48V PoE | Sempre ligado | Potência de 48V PoE fornecida | 5A: 5 porto 48V PoE | Sempre ligado | Potência de 48V PoE fornecida |
| Sempre FORA | 48V PoE sem energia fornecida | Sempre FORA | 48V PoE sem energia fornecida |
| BOT: Disging LED | Sempre ligado | Bateria em ging, eletricidade> 15% | BIN: LED de carregamento | Sempre ligado | Bateria em ging, eletricidade <98% |
| Sempre FORA | Descarga da bateria terminada ou não desaparecida | Sempre FORA | Bateria ging ou não em ging |
| Flicker | 1/2S: eletricidade <15% | Flicker | Para ser totalmente ged, eletricidade ≥ 98% |
| BOT, BIN OFF de uma vez: ging terminado |
| Indicador (frente) | Status | Deion | Indicador (frente) | Status | Deion |
| CPU: operação do sistema LED | Sempre ligado | Sistema caiu | SIN: Energia solar em LED | Sempre ligado | Entrada de energia solar normal |
| Sempre FORA | Sistema iniciado sem sucesso | Sempre FORA | Energia solar não entrada |
| Flicker | 1/2S: bateria normal | Flicker | 1/2S: energia solar em atraso (tempo: 10 minutos) |
| 1/4S: falha da bateria | 1/4S: falha de entrada de tensão de energia solar, ging parou |
| BOT: Disging LED | Sempre ligado | Bateria em disging, eletricidade> 15% | BIN: LED de carregamento | Sempre ligado | Bateria em ging, eletricidade <98% |
| Sempre FORA | Descarga de bateria acabada ou não em disging | Sempre FORA | Bateria com acabamento ou não em ging |
| Flicker | 1/2S: eletricidade <15% |
| Flicker | Para ser totalmente ged, eletricidade ≥ 98% |
| VOT: Tensão PoE LED normal | Sempre ligado | PoE tensão normal | VIN: DC EM LED | Sempre ligado | DC EM normal |
| Sempre FORA | DC não entrada |
| Sempre FORA | Tensão PoE anormal | Flicker | DC em falha de tensão, ging parou |
