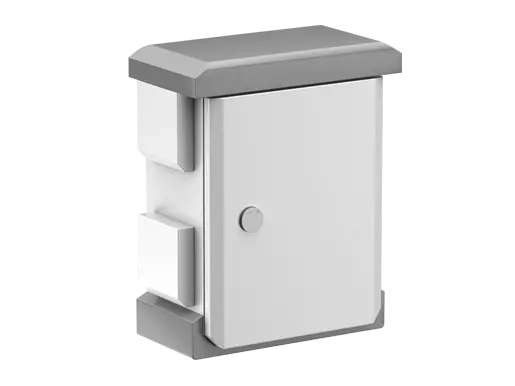

Caixa de IoT solar: Módulo de interruptor gerenciado de controle solar (8GE PoE/Port1-2 BT90w 2GE SFP)

LA-SB470ES-G0208P-Z Solar Smart Box é um produto auto-desenvolvido que integra energia solar, IoT, comunicação, PoE e tecnologias inteligentes de operação e manutenção. Ele atende o sistema integrado de corrente fraca de energia digital nova e é um pioneiro na indústria com funções abrangentes, gerenciamento inteligente e ampla aplicação.

Esta caixa combina tecnologias como controle de geração de energia solar, gerenciamento de bateria, manuseio de dados de rede e fonte de alimentação PoE multiprotocolo. Usando 4G/5G e fibra óptica para transmissão de dados, ele integra dispositivos terminais de diferentes setores para aplicações inovadoras em ambientes sem rede e sem energia.

Ele emprega tecnologia PSE multifuncional para resolver problemas de fornecimento de energia para vários dispositivos PoE. Com tecnologia avançada e materiais de qualidade, converte a energia solar de forma eficiente, garantindo segurança e estabilidade. A caixa oferece proteção IP55, proteção contra raios embutida e uma plataforma unificada para monitoramento inteligente, relatórios de alarme e manutenção remota, fornecendo uma solução completa para aplicações externas, como monitoramento de segurança, agricultura inteligente, e sistemas de conservação de água.

Características

Design integrado: caixa Al-in-one

● Integração do controlador solar, fonte de alimentação, IoT, comunicações de rede, PoE e O & M inteligente em uma única caixa.

Instalação sem fio: 4G; Solar

● Flexível para atender a algum lugar especial onde sem cabo de alimentação e cabo de fibra óptica arquivado.

Solar inteligente: Controlador solar integrado

● Monitoramento remoto para o status do painel solar e da bateria. E controlar a bateria ge e disge.

Intelligent O & M: Software de Gestão

● Monitoramento em tempo real e operação e manutenção remota.

Ambiental-amigável: Energia solar e economia de energia:

● Fazendo pleno uso da energia natural, reduzindo a poluição ambiental e a dependência da energia tradicional.

Alta proteção: design industrial real

● Proteção IP55 e proteção de chapa galvanizada robusta, proteção de tensão e corrente, proteção contra raios, operação estável e confiável em ambiente duro.

Funções

Gestão inteligente da caixa

● Suporte controle de temperatura inteligente, controle automático do ventilador através da configuração de temperatura.

● Suporte de detecção de temperatura e umidade e exibição de parâmetros.

● Detecção de status on/off da porta da caixa de suporte.

● Suporte de detecção de entrada de água e alarmes de relatório automático.

Gestão de fornecimento de energia

● Suporte 4 * fonte de alimentação DC12V, controle de canal único, pode ligar/desligar remotamente a energia, suporta proteção automática de sobrecorrente e curto-circuito e relatórios de alarme.

● Suporta fonte de alimentação 1xDC24V, pode ligar/desligar remotamente a energia, suporta sobrecorrente automática e proteção de curto-circuito e relatórios de alarme.

● Suporta fonte de alimentação 1xAC24V, pode ligar/desligar remotamente a energia, suporta sobrecorrente automática e proteção de curto-circuito e relatórios de alarme.

Gestão da bateria

● Suporte de detecção de ging da bateria.

● Suporte de detecção de disging da bateria.

● Suporte de proteção contra sobrecarga de bateria.

● Proteção de baixa temperatura, ging/disging pára quando a temperatura está abaixo do limite inferior.

● Proteção de alta temperatura, ging/disging pára quando a temperatura é superior ao limite superior.

Gestão da quantidade do porto de série e do interruptor

● Suporte 2x 485/232 porta serial, 4x DI/DO switch quantidade.

● O suporte liga/desliga remotamente a porta serial, troca de quantidade e detecta e exibe o status.

● Suporte porta serial TX, detecção de tráfego RX.

● Suporta taxa de baud de porta serial, bit de início, bit de verificação, bit de parada, controle de fluxo, bem como pipit, número de porta e outra configuração de conteúdo de encapsulamento Ethernet para permitir a transmissão transparente de dados de porta serial.

● Suporta luzes indicadoras para indicar o status da conexão da porta serial e a quantidade do interruptor.

● Suporta interface de protocolo de dispositivos externos conectados à porta serial (personalização)

Gestão de rede de comutação

● Suporte de gerenciamento de interfaces Ethernet, pode ligar/desligar remotamente as interfaces.

● Suporte a configuração MTU, garante a transmissão estável e confiável de grandes quadros de dados.

● Controle de fluxo de suporte e ajuste automaticamente a taxa de ocorrência.

● Suporte VLAN.

● Suporte MAC address whitelist, autenticação de acesso seguro.

● Estatísticas de tráfego portuário de suporte.

● Suporte de gerenciamento e consulta PoE e exibir o parâmetro de tensão de alimentação PoE, corrente e energia. Suporte Port1-2 IEEE802.3bt 90W. Port3-4 suporte remoto 24V/48V PoE configuração de modo. Port5-8 suportam identificação automática de protocolo IEEE802.3af/at.

Gestão de Rede 4G

● Suporte para visualização remota do status 4G, como endereço adquirido, banda de frequência do módulo, status do sinal, uplink e tráfego de downlink.

● Configuração de prioridade de rede de suporte: prioridade 4G/prioridade de interface com fio

● Suporta transmissão de negócios e gerenciamento de dados.

● Suporte modificação manual de informações APN.

● Suporte de detecção de presença do cartão SIM.

Gestão Solar

● Suporte de leitura e exibição da tensão, corrente e potência dos painéis solares.

● Suporta coletar a tensão min/max da bateria, min/max ging/disging atual, max/min ging/disging power, ging/disging ampere-hours, geração de energia e consumo de energia no dia.

● Suporta dias de operação do dispositivo de leitura, tempos de discrição excessiva e tempos ge completos.

● Suporta proteção de conexão reversa da bateria, proteção de baixa temperatura da bateria (parar de ging/disging quando a temperatura é inferior ao limite inferior de ging/disging), proteção de alta temperatura da bateria (pare o ging/disging quando a temperatura é mais alta do que o limite superior de ging/disging), e proteção excessiva.

● Suporte relatórios de alarme de falha, tais como: bateria (chumbo-ácido) não pode ser detectada, painel solar conexão reversa, painel solar ponto de operação sobre a tensão, entrada fotovoltaica sobre a tensão, energia de entrada fotovoltaica é muito grande, a potência de carga é muito grande ou carga sobre corrente, carga de curto-circuito, sob tensão, Bateria sobre tensão, bateria desativada, etc.

Gestão do sistema

● Suporte de gerenciamento de nome de usuário e senha.

● Software de suporte e visualização de versão de hardware

● Suporte de atualização remota de firmware e configuração.

● Suporte de reinicialização remota.

● Suporte de configuração de fábrica.

● Suporte NTP.

Aplicação

● Amplamente aplicado ao monitoramento de segurança, prevenção de incêndios florestais, agricultura inteligente, monitoramento ambiental, petróleo, eletricidade, conservação de água, prevenção de desastres geológicos, pontos turísticos e vários ambientes desacompanhados.

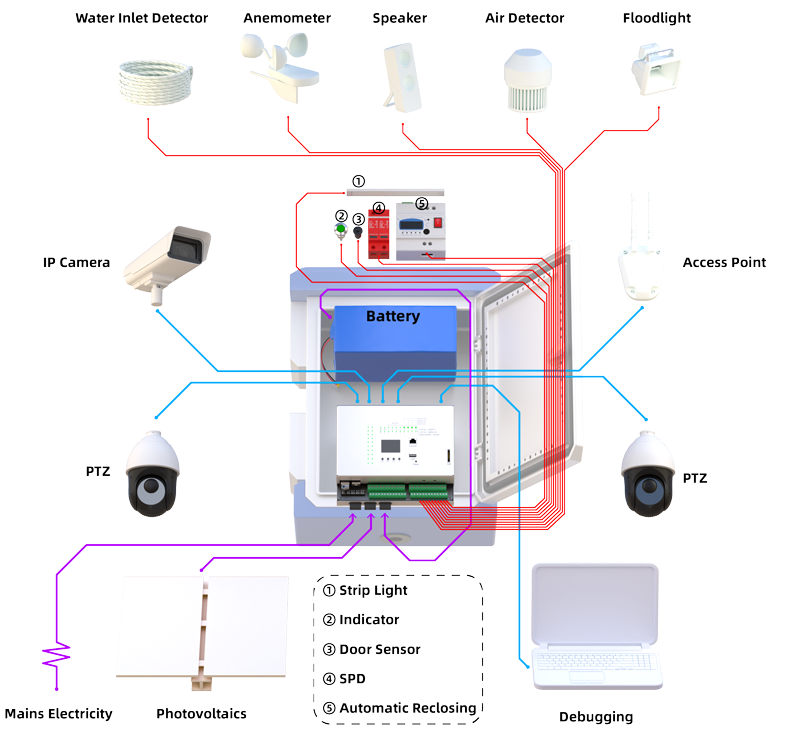

Aplicação Diagrama
