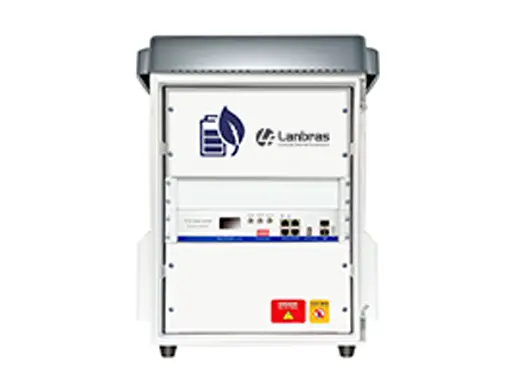

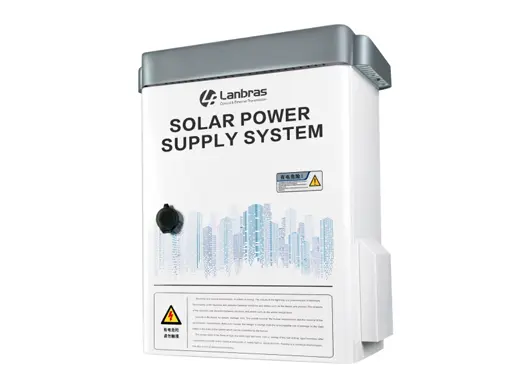

| Nome | Caixa inteligente do sistema de energia solar PoE |
| Modelo | LA-SB5100 |
| Porto PoE | HiPoE | 2x1000M HiPoE Max saída 90W |
| AUTO PoE | 2x1000M 48V (padrão) /24V (não padrão) |
| Identificação automática da fonte de alimentação |
| Porta de comunicação de rede | Porto de SFP | Interface de fibra óptica SFP 2xGigabit (rede de anel de fibra óptica de suporte) |
| Porta Ethernet | 3x100M portas Ethernet (15EDGW-3.81 porta fixa externa) |
| Porto de fonte de alimentação convencional | DC 24V | 1 conjunto DC 24V max saída 30A no total |
| DC12V | 3 conjuntos DC12V (plugue macho DC5525) saída máxima 10A no total |
| DC12V | Dois conjuntos de DC12V (15EDGW-3.81 porta fixa externa) corrente total de saída máxima 10A |
| DC5V | 1 conjunto USB 5V2A |
| Energia | Entrada do painel solar | Quatro portas de entrada disponíveis para conectar 4 painéis solares |
| Porto de armazenamento | Bateria de Entrada | 4 baterias de capacidade diferentes podem ser conectadas ao mesmo tempo |
| Porto 4G | SIM | 1 slot Micro SIM |
| OLED | Tamanho | OLED de 1,3 polegadas; Temperatura de trabalho: - 40 °C a 70 °C |
| Exibição de status | Corrente de carga e disge, tensão; corrente e tensão do painel solar da tensão da bateria; corrente e tensão do equipamento de carga. |
| Exibição de estatísticas | Potência total de disge; consumo de energia cumulativa |
| Externo | Status dos painéis solares | SPU |
| LED indicador | Status da bateria | MTD |
| Carga | CHG |
| Disge | EDC |
| Percentual da bateria | PTC 25%-100% |
Anfitrião
Painel Indicador | Fibra óptica | L: Status de transmissão de dados de fibra óptica |
| Indicador Uplink |
| Poder | P: Inicialização do sistema |
| Indicador de status |
| 4G Indicador | Fonte de alimentação | PWR: luz vermelha acesa |
| Rede 4G | Luz amarela acesa |
| LAN | Luz verde piscando |
| Charge & Disge Desempenho | Max Corrente de Carregamento | 25,2 V 45A |
| Max | 40A |
| Disge atual |
MPPT
Rastreamento inteligente | O primeiro estágio do estado de perda de energia da bateria: gotejamento (pequena corrente subindo uniformemente) |
| O segundo estágio é o estágio principal: a eficiência máxima do ging MPPT dentro da corrente de ging nominal |
| O terceiro estágio do ging de tensão constante: quando a capacidade atinge o valor predeterminado, pare de |
| Desempenho de transmissão de rede | Protocolo de rede | IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3z, IEEE802.3x |
| Largura de banda do backplane | 56G |
| Taxa de encaminhamento de pacotes | 40,32Mbps |
| Endereço MAC | 8K |
| Taxa do porto | Estado automático: 10m / 100M / 1000m adaptável; |
| Estado manual: ajuste ajustável |
| Fibra óptica | Portas SFP duplas suportam conexão de rede em anel, distância de transmissão 120km (módulo de fibra óptica externa) |
| Anel Rede |
| Desempenho PoE | Padrão PoE | IEEE802.3 AF(15.4W)/AT(65W)/BT(90W) |
| AUTO POE 802.3AF/AT DC48/DC24; Identificação automática em (30W) |
| Padrão 1EEE802.3 AF (15.4 w) / at (30 W) |
| Distância PoE | Over cabo classe 5 180M/sobre cabo classe 6 250M |
| Estender DE: 100M/ON:250M |
| Proteção PoE | Surto de alta frequência/curto-circuito/sobretensão/sobrecarga |
| PoE Start-up | As portas são alimentadas uma a uma com um intervalo de 50 milissegundos |
4G
Desempenho de comunicação | Modo | 4G/3G |
| Operadores | Operadores estrangeiros personalizáveis |
| Armazenamento interno | 8M Flash 64M cache |
| Operando | 5W |
| Consumo de energia |
| Protocolo de rede | IEEE802.11 b/g/n |
| Velocidade de transmissão | 300Mbps |
| Porta serial | RS232, RS458 |
| Antena | Construído em antena dupla 4G e antena dupla WIFI |
| Atraso no carregamento | Detectar iluminação controlar com precisão o ge e disge |
| Proteção de carga & Disge | Corrente reversa | Evite que a bateria volte ao painel solar em dias nublados ou à noite |
| Proteção |
| Poder na detecção | Evite danos ao equipamento causados por inicialização repetida quando ligar em estátua de baixa potência |
| Fio Conectar | A conexão reversa não queimará o dispositivo |
| Proteção |
| PCM | O PCM duplo protege a bateria de overge e over-disge |
| Proteção de carregamento | Usando o algoritmo de rastreamento E eficiente MPPT para estender a vida útil da bateria |
| Alta temperatura | Detectar a temperatura da placa principal, desligar automaticamente o sistema para proteger o anfitrião |
| Proteção |
| Alta | Quando a temperatura interna do sistema excede + 45 °C, comece a ventilação e a dissipação de calor para equilibrar a temperatura do ambiente interno do sistema |
| Temperatura |
| Dissipação de calor |
| Segurança de conexão física | Reverter | Painéis solares e baterias: evitar a queima quando conexão reversa positiva e negativa |
| Proteção de conexão |
| Início de identificação automática | Não há necessidade de conectar baterias, painéis solares em sequência |
| Reconhecimento automático, plug and play |
| PoE Seguro | Conheça o padrão de fonte de alimentação internacional IEEE802.3, dispositivos nunca queimados, identificação automática do protocolo do equipamento de recepção de energia |
| Fonte de alimentação |
| Segurança de conexão de rede | Cão de guarda RJ45 | Suporte de rede auto reinício e manutenção livre |
| Cão de guarda SFP | Suporte de fibra óptica auto reinício |
| Segurança da fonte de alimentação PoE | Fonte de alimentação | Suporte de detecção de fonte de alimentação, reinicialização automática e livre de manutenção |
| Cão de guarda |
| Características da bateria | Capacidade da bateria | DC24V 50AH 1200 Watt (padrão de fábrica) |
| Célula de bateria | CATL |
| Tempos de cobrança e distensão | 1. suporte repetidamente ge e disge para 1200-3000 vezes; |
| 2. mantenha mais de 80% da capacidade de envelhecimento, |
| 3. vida de serviço é 5-7 anos. |
| Perda de comutação/ | Perda de conversão de 10% + 20% capacidade de proteção |
| Capacidade de proteção | 1200 × 30% = 840w (capacidade disponível real) |
| Volume/peso | 235(L)× 155(W)× 115(H), 7,2 kg (padrão construído em bateria)) |
| Estenda | O sistema interno pode ser expandido para 2 baterias × 1200 watts = 2400 watts (capacidade de bateria externa ilimitada) |
| Temperatura de trabalho | -25 °C ~ + 55 (ambiente de baixa temperatura requer definir a bateria externa no subsolo) |
| Personalizado | Suporte personalizado capacidade e tempo de ciclo de projeto de acordo com o consumo de energia do equipamento de carga |
| Bateria externa |
| Características dos painéis solares | Ciência material | Silício monocristalino |
| Poder | Potência de pico 200W |
| Tensão de pico | DC 30.23V |
| Tensão de circuito aberto | DC36.2V |
| Pico Atual | 6.67A |
| Corrente de curto-circuito | 7.34A |
| Máximo | 1000 V DC (IEC) / 600 V DC (UL) |
| Tensão do sistema |
| Eficiência de conversão | 20,00% |
| Interruptor | Ligar e desligar | Suporte |
| Controle PoE | 48V/24V/Desligar |
| (Porto 1, porto 2 suporte 3 níveis de íon) |
| Cão de guarda do porto de SFP | ON/OFF |
| Cão de guarda do porto RJ45 | ON/OFF |
| Controle VLAN | Quando ligá-lo, o porto 2-4 não comunicará dados entre si, o porto 1 e a porta ótica podem comunicar dados com o porto 2-4 |
| Extensão da rede | On / off: comutação 10M / 100M |
| Outros | Método de instalação | Montado na parede; Instalação Derrick |
| Ângulo da luz do sol | 30-85 graus ajustados (de acordo com diferentes áreas) |
| Capa | Toda a placa de aço galvanizada pulverizada com tinta ao ar livre |
| Shell Material | Grau de proteção IP30; casca de ferro |

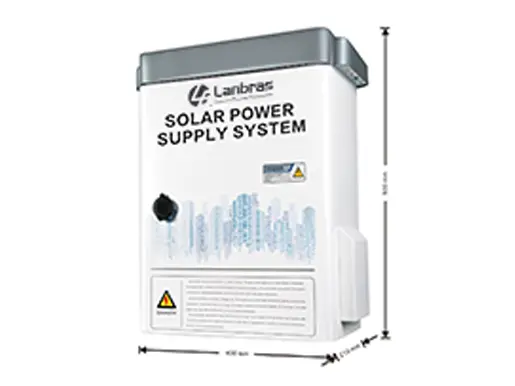

| Tamanho do produto | 500(L)× 400(W)× 210(H) |
| Tamanho do pacote | 600(L)× 490(W)× 300(H) |
| Peso geral | ≤ 20kg, incluindo embalagem (máquina desencapada de 12,5 kg) (bateria de 7,15 kg) |
| Ambiente de trabalho do anfitrião | Temperatura de trabalho | -40 °C ~ + 55 (-40 ~ + 131F) |
| Temperatura de armazenamento | -40 °C ~ + 75 (-68 ~ + 199F) |
| Humidade relativa | 5% ~ 95% (sem condensação) |
| Padrão da indústria | Certificação | Conheça o padrão UN38.3 MDS 3C, CE, FCC, RoHS |
