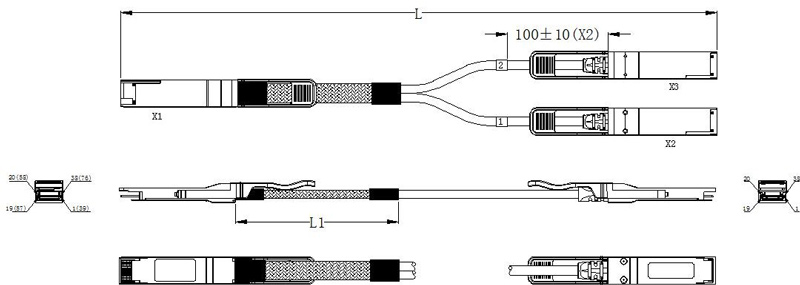

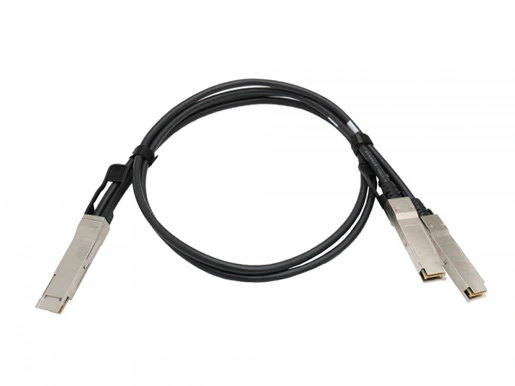

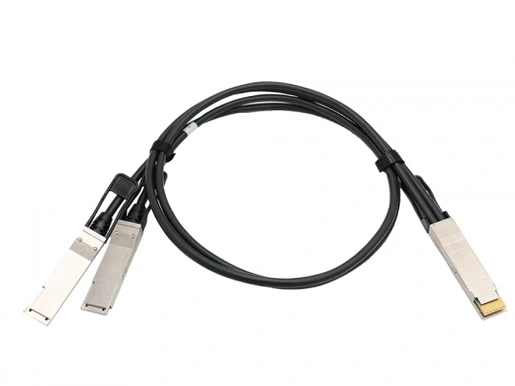

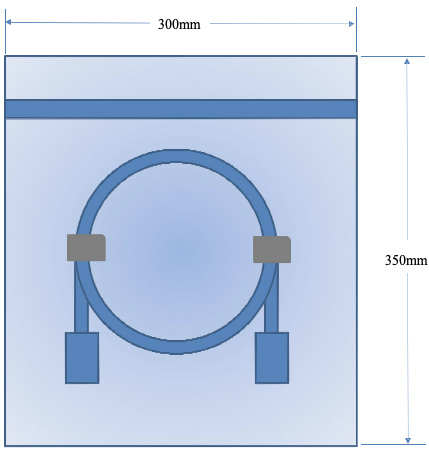

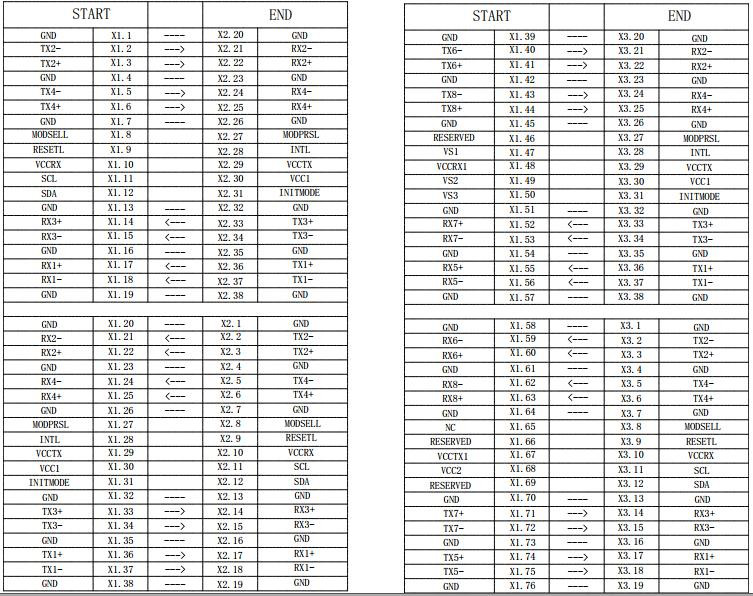

Cabo de cobre de fixação direta passiva 200G QSFPDD a 2x100G QSFP28

Diferencial

Impedância

Impedância do cabo

105 + 5/-10Ω

Tempo de subida de 25ps (20% - 80%).

Impedância de cartão de remo

100 ± 10Ω

Impedância de Terminação de Cabo

100 ± 15Ω

Diferencial (entrada/saída)

Perda de retorno SDD11/SDD22

{16.5-2 √f 0.05 ≤ f<4.1}

Retorn_loss (f)≥

{10.66-14log10(f/5.5) 4.1 ≤f≤ 19}

Onde f é a frequência em GHz

Perda de retorno (f) é a perda de retorno na frequência f

10MHz ≤ f≤ 19GHz

Diferencial para

Comum-modo (entrada/saída)

Perda de retorno SCD11/SCD22

{22-(20/25.78) f 0.01 ≤f<12.89}

Retorn_loss (f)≥

{15-(6/25.78) f 12.89 ≤ f≤ 19}

Onde f é a frequência em GHz

Return_loss(f) é o diferencial para a perda de retorno de modo comum na frequência f

10MHz ≤ f≤ 19GHz

Comum-modo para

Comum-modo (entrada/saída)

Perda de retorno SCC11/SCC22

Retorn_loss (f)≥ 2dB 0.2 ≤ f≤ 19

Onde f é a frequência em GHz

Return_loss(f) é o modo comum para a perda de retorno de modo comum na frequência f

10MHz ≤ f≤ 19GHz

Perda de inserção diferencial

(SDD21 máx.)

Perda de inserção diferencial máx. para TPa para TPb excluindo

Acessório de teste

10MHz ≤ f≤ 19GHz

F

AWG

1,25 GHz

2.5GHz

5.0GHz

7.0GHz

10Ghz

12,89 Ghz

30(1m) máx.

4.5dB

5.4dB

6.3dB

7.5dB

8.5dB

10.5dB

30/28(3m) máx.

7.5dB

9,5dB

12.2dB

14.8dB

18.0dB

21,5dB

26(3m) máx.

5.7dB

7.2dB

9,9 dB

11,9dB

14.1dB

16.5dB

26/25(5m) máx.

7.8dB

10.0dB

13.5dB

16.0dB

19.0dB

22.0dB

Diferencial para

Comum-modo

Perda de conversão-Diferencial

Inserção

Perda (SCD21-SDD21)

{10 0.01 ≤ f<12.89}

Conversion_loss(f) - IL(f)≥

{27-(29/22) f 12.89 ≤f﹤ 15.7}

Onde f é a frequência em GHz

A perda de conversão (f) é o diferencial do conjunto de cabos para a perda de conversão de modo comum

IL(f) é a perda de íon do conjunto do cabo

10MHz ≤ f ≤ 19GHz

MDNEXT

(Vários perturbadores perto do fim crosstalk)

≥ 26dB @ 12.89GHz

10MHz ≤ f ≤ 19GHz

Nível baixo

Resistência de Contato

70 miliohms máx. da inicial.

EIA-364-23: Aplicar uma tensão máxima de 20mV

E uma corrente de 100 mA.

Resistência de isolamento

10Mohm (Min.)

EIA364-21: AC300V 1 minuto

Dielétrico

Tensão de suporte

SEM disge perturbadora.

EIA-364-20: Aplique uma tensão de 300VDC por 1 minuto entre terminais adjacentes

E entre terminais adjacentes e terra.

Operação Temp. Alcance

-20 °C a + 75 °C

Faixa de temperatura de operação do cabo.

Temp de armazenamento. Alcance

(Em condição embalada)

-40 °C a + 80 °C

Faixa de temperatura de armazenamento do cabo

Em condição embalada.

Ciclismo térmico

Não Alimentado

Nenhuma evidência de dano físico

EIA-364-32D, Método A, -25 a 90C, 100 ciclos, 15 min. dwells

Pulverização de sal

48 horas de pulverização de sal após a casca

Área corrosiva menos de 5%.

EIA-364-26

Gás de fluxo misto

Passe nos testes elétricos por 3,1 após

Estressando. (Apenas para conector)

EIA-364-35 Classe II, 14 dias.

Temp. Vida

Nenhuma evidência de dano físico

EIA-364-17C w/ RH, calor úmido 90 °C a 85% RH por 500 horas e depois retorne ao ambiente

Cabo Frio Curva

4H, nenhuma evidência de dano físico

Condição: -20 °C ± 2, diâmetro do mandril é 6 vezes o diâmetro do cabo.

Vibração

Passe nos testes elétricos

Por 3.1 após o estresse.

Braçadeira e vibração por EIA-364-28E, TC-VII, condição de teste letra-D, 15 minutos no eixo X, Y e Z.

Cabo Flex

Nenhuma evidência de dano físico

Cabo flexível 180 ° para 20 ciclos (± 90 ° da posição nominal) a 12 ciclos por minuto com uma carga de 1,0 kg aplicada à capa do cabo. Flex na área de inicialização 90 ° em cada direção da vertical. Por EIA-364-41C

Retenção de plugue de cabo na gaiola

90N Min.

Nenhuma evidência de dano físico

Força a ser aplicada axialmente sem danos à gaiola. Por SFF 8661 Rev 2.1

Puxe a jaqueta do cabo aproximadamente 1 pé atrás do plugue do cabo. Nenhum dano funcional ao plugue do cabo abaixo de 90N.

Por SFF-8432 Rev 5.0

Retenção de cabo no plugue

90N Min.

Nenhuma evidência de dano físico

O plugue do cabo é fixado com o cabo a granel pendurado verticalmente. Uma carga axial 90N é aplicada (gradualmente) à capa do cabo e mantida por 1 minuto. Por EIA-364-38B

Choque mecânico

Passe nos testes elétricos

Por 3.1 após o estresse.

Braçadeira e choque por EIA-364-27B, TC-G, 3 vezes em 6 direções, 100g, 6ms.

Inserção do plugue do cabo

40N Max. (QSFP56)

Por SFF8661 Rev 2.1

Extração de plugue de cabo

30N Max. (QSFP56)

Coloque a carga axial no plugue de desengate.

Por SFF8661 Rev 2.1

Durabilidade

50 ciclos, nenhuma evidência de dano físico

EIA-364-09, execute os ciclos de plugue e desconexão: Taxa de encaixe do plugue e do receptáculo: 250 vezes/hora. 50 vezes para o módulo (CONECTOR PARA PCB)
