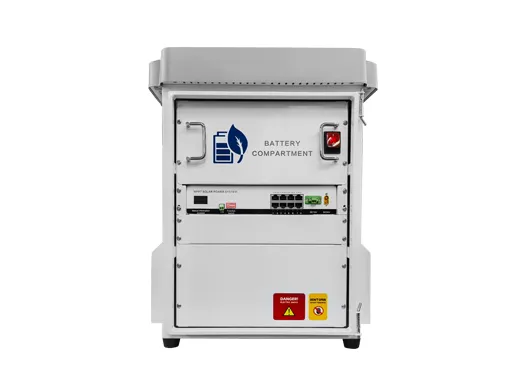

Sistema de fornecimento de energia solar IoT PoE: conjunto completo de painel solar de bateria de caixa 8*1000M RJ45 PoE BT90W

Esta é uma plataforma de energia inteligente movida a energia solar de próxima geração, projetada especificamente para sistemas de baixa tensão em rede em aplicações digitalizadas, fora da rede e remotas. Com uma posição única no mercado, ela combina geração de energia solar, armazenamento de energia de alta eficiência, saída DC/PoE de múltiplas tensões e rede de dados inteligente em um design compacto e modular.

Alimentado por um controlador de carga solar MPPT patenteado capaz de carregar até 20A, o sistema garante uma coleta de energia solar ideal e entrega de energia confiável. Ele suporta gerenciamento de energia de modo duplo (Grid-Priority / Solar-Priority) e possui um módulo de fornecimento PoE de alta potência integrado (IEEE802.3af/at/bt), resolvendo o desafio de longa data de fornecer energia estável de 48V para dispositivos PoE de alto consumo, como câmeras PTZ, pontes sem fio e nós de computação de borda.

Com conectividade 4G/5G integrada, a plataforma permite uma comunicação perfeita entre sistemas LAN e nuvem, permitindo monitoramento remoto, controle em tempo real e integração de dispositivos inteligentes em vários setores. Os módulos opcionais suportam ainda mais a conversão AC/DC, redes de fibra, expansão do sensor IoT e armazenamento NVR, tornando-o ideal para implantação em monitoramento de segurança, detecção ambiental, agricultura inteligente, infraestrutura de energia, e outros ambientes desacompanhados ou com restrição de energia.

Projetada com construção robusta, proteção elétrica multinível e opções de montagem flexíveis, esta plataforma é a escolha final para soluções de rede e energia fora da rede confiáveis, escaláveis e sustentáveis.

Características

Arquitetura altamente integrada

Este produto de alta tecnologia altamente inovador integra controle de carga e descarga MPPT, saída simultânea de multi-tensão com proteção de polaridade reversa, fonte de alimentação PoE, energia de backup ininterrupta EPS, troca de dados de rede local, e gerenciamento centralizado remoto baseado em plataforma em nuvem de fluxos de dados e vídeo. Além disso, ele suporta expansão para o modo de carregamento alimentado por rede.

Fonte de alimentação versátil

Utilizando os principais padrões de fornecimento de energia segura PoE do mundo (IEEE 802.3af/at/bt), o sistema também possui portas DC para saída de corrente contínua simultânea, cobrindo uma ampla faixa de tensão de DC 12V, 24V, 36V e 48V. Um módulo de conversão integrado opcional pode ser adicionado para transformar a energia CC em AC 110V-277V, atendendo totalmente aos diversos requisitos de dispositivos que operam em diferentes tensões simultaneamente. Além disso, um módulo de controle de switch duplo integrado suporta a comutação automática entre os modos de prioridade de rede e solar, permitindo uma adaptação flexível a vários cenários de aplicação.

Análise em profundidade do sistema de comutação inteligente

O sistema possui um módulo de controle de comutação automática de modo duplo integrado, suportando uma comutação inteligente entre as estratégias "Grid-Priority" e "Solar-Priority":

• Modo Grid-Priority: Ideal para ambientes com uma rede elétrica estável, garantindo a operação contínua e eficiente do dispositivo.

• Modo de Prioridade Solar: Adaptado para aplicações de energia fora da rede ou renovável, priorizando o uso de energia limpa para obter fornecimento de energia de baixo carbono.

Esta solução combina uma arquitetura de potência de caminho duplo (DC AC) com um sistema de gerenciamento de energia inteligente para superar desafios na compatibilidade de tensão em vários dispositivos. Ao permitir a troca automática entre estratégias de energia, ele oferece uma solução de energia altamente confiável e flexível para cidades inteligentes, IoT industrial, estações base fora da rede, e mais-maximizando a eficiência da utilização de energia, apoiando objetivos verdes e de baixo carbono.

Monitoramento inteligente

Equipado com um display OLED embutido, o sistema apresenta claramente corrente de carga/descarga em tempo real, tensão, potência de carga, geração de energia diária e cumulativa e alertas de falha.
Os indicadores LED externos permitem que os usuários verifiquem facilmente o status do dispositivo sem a necessidade de abrir ou elevar a unidade.
Para modelos com um roteador 4G integrado, o status operacional é transmitido em tempo real, resolvendo desafios de instalação tradicionais, como componentes excessivos, fiação emaranhada, e depuração complexa-proporcionando uma verdadeira experiência plug-and-play.

Proteção confiável:

O sistema oferece 10 recursos abrangentes de proteção de segurança, cobrindo:

• Sobrecarga

• Excesso de descarga

• Ativação de descarga profunda

• Reinicialização repetida com bateria fraca

• Polaridade reversa

• Curto-circuito

• Sobrecorrente

• Sobretensão

• Sobrecarga

• Surto, relâmpago e proteção contra temperatura excessiva

Estes garantem uma operação segura e confiável a longo prazo sob várias condições ambientais e elétricas.

Expansão flexível

Projetado com uma arquitetura de hardware modular, o sistema pode ser facilmente expandido em diferentes tipos de modelo que suportam IoT, reconhecimento de IA, armazenamento de vídeo HD e muito mais.
A plataforma de software suporta controle baseado na web e acesso a aplicativos móveis, atendendo totalmente aos requisitos de fornecimento de energia e transmissão de dados em ambientes autônomos ou remotos.

Ampla aplicação

Este sistema é amplamente aplicável em setores como:

• Prevenção de incêndios florestais

• Mitigação de desastres geológicos

• Monitorização ambiental

• Sistemas de segurança

• Gestão agrícola

• Conservação da água

• Operações de petróleo e gás

• Infraestrutura de energia

• Telecomunicações

Ele fornece uma solução de energia eficiente, estável e independente adaptada às diversas necessidades da indústria.

Características

Desempenho do porto

• Fornece portas PoE 802.3BT 8 × 100/1000M, cada uma suportando até 90W de saída independente

• Fornece porta de saída de potência 1 × 12V 5A DC

• Fornece porta de saída de potência 1 × 24V 5A ou 36V 5A DC

• Fornece saída 1 × EPS 12V 3A para fonte de alimentação ininterrupta para gateways e roteadores 4G

• Fornece porta de entrada solar 1 × 35A MC4

• Fornece porta de entrada 1 × AC 110V-277V para o módulo de alimentação AC, convertendo para saída DC 36V (módulo AC vendido separadamente)

Fonte de alimentação inteligente PoE

• Equipado com portas RJ45 de 2 × 100/1000Base-TX que suportam saída de alta potência BT PoE até 90W por porta, ideal para alimentar câmeras PTZ de visão noturna IR de 3 ''-9'', sistemas de radiodifusão pública, e outros dispositivos de alta demanda.

• Funciona com divisores PD-end para saída de 5V, 12V, 24V e 48V, resolvendo totalmente a transmissão externa e desafios de energia.

• Suporta transmissão PoE em 150 metros, eliminando os limites de distância entre os dispositivos e permitindo que painéis solares sejam instalados em locais ricos em sol, enquanto os dispositivos finais permanecem em áreas sombreadas.

Desempenho de carga e descarga

• Suporta até 300W de entrada do painel fotovoltaico, com corrente constante e controle de tensão para evitar desligamentos de excesso de energia. Mesmo quando a entrada excede 300W, o sistema opera com segurança a 300W.

• Corrente de carregamento: 20A

• Potência total de saída de carga: 15A

Configuração da bateria 12V: Max potência de saída 180W / 15A

Configuração da bateria 24V: Max potência de saída 360W / 15A

Carregamento de grade totalmente automático (modo Streetlight, módulo AC necessário)

• Ampla faixa de entrada AC: 110V-270V

• Saída DC: corrente constante de 36V 150W/tensão constante

• Suporta modos de prioridade da rede ou solar-prioridade

Tecnologia de carregamento e descarregamento inteligente de alta eficiência

• Usa a verdadeira tecnologia de carga/descarga MPPT online para 100% de eficiência de rastreamento solar, alcançando rastreamento de ponto de potência máxima (MPP), melhorando o desempenho de carregamento em até 25%.

• Carregamento de limitação de corrente: Previne a sobrecarga regulando o excesso de corrente de entrada durante a luz solar intensa ou vários painéis de alta potência.

• Descarga síncrona: permite a energia híbrida da bateria e da energia solar com luz fraca, prolongando a vida útil da bateria e otimizando o uso de energia.

• Carregamento com pouca luz: usa algoritmos inteligentes para aproveitar a energia mesmo em condições nubladas ou chuvosas, estendendo o tempo de execução da bateria.

• Recarga automática durante a descarga: a bateria é recarregada ao meio-dia quando os critérios de tensão solar são atendidos, mesmo após a descarga parcial (por exemplo, a 97%).

• Modo de carregamento automático da grade: Suporta carregamento de plug-in do módulo de grade.

• Canais de saída de potência dupla: 12V + 24V ou 12V + 36V

Proteções de segurança

• Identificação automática: operação Plug-and-play sem restrições de sequência de ligar.

• Proteção contra polaridade reversa: Previne danos causados por fiação incorreta (solar/carga).

• Proteção contra sobrecarga/descarga excessiva: circuito de proteção de bateria PCM de nível duplo.

• Carga/descarga cronometrada: Impede a reinicialização do dispositivo causada por flutuações de manhã cedo.

• Auto-ativação da bateria: a tecnologia EMD de baixa tensão 0V revive as baterias descarregadas.

• Proteção contra temperatura excessiva: desligamento automático em superaquecimento ou mau funcionamento do painel.

• Proteção de corrente reversa: Previne o recuo da bateria noturna ou com pouca luz.

• Monitoramento de controle de temperatura: Ajusta a velocidade do ventilador com base na temperatura do sistema.

• Carregamento MPPT otimizado: garante longa vida útil da bateria.

• Atualização manual do sistema: Suporta atualizações de firmware locais via USB

Exibição OLED de alta precisão

• Possui uma tela OLED de 0,96 polegadas para visualização de dados clara e intuitiva.

• Monitoramento do Painel Solar: Exibe tensão do painel solar em tempo real e energia de carregamento.

• Monitoramento da bateria: mostra a tensão atual da bateria e a capacidade da bateria como uma porcentagem.

• Monitoramento de carga: Exibe o consumo total de energia dos dispositivos conectados.

• Alertas de falha de carga: alertas visuais para condições de sobrecorrente, sobretensão e curto-circuito.

• Alertas de entrada solar: exibe avisos para sobretensão solar, falha do sensor de temperatura NTC e superaquecimento do sistema.

• Estatísticas de energia em tempo real: mostra automaticamente a geração de energia diária e cumulativa após o término do carregamento.

• Monitoramento de temperatura do host: Exibe a temperatura em tempo real da unidade principal (requer modelo integrado ao gateway e software de plataforma em nuvem para visualização de PC/móvel).

Indicadores de status LED externo

• Indicadores LED 8 × F8 no gabinete para:

• Status do painel solar

• Saúde do sistema anfitrião

• Bateria e níveis de carga/descarga

• Visível sem abrir o recinto

• LEDs de status 4G: Potência, sinal 4G, transmissão de dados LAN

Plataforma de nuvem IoT-monitoramento e gerenciamento remoto(Modelo de gateway necessário)

• Exibir geração de energia solar diária e cumulativa

• Mostrar estados operacionais: start-up, descarga de sincronização, geração de baixa energia, carregamento, descarga, ativação

• Monitor:

• Tensão solar, corrente de carregamento/poder

• Tensão e porcentagem da bateria

• Diagnóstico de falha: sobretensão, sobrecorrente, curto-circuito, falha NTC, temperatura excessiva

• Anfitrião e temperaturas ambiente em tempo real

• Operações remotas: ligar/desligar a carga

• Integração de fluxo de vídeo: veja imagens remotas com armazenamento local do PC

• Gerenciamento de acesso baseado em função: gerenciar grupos de usuários e permissões em nível de projeto remotamente

Expansão flexível-Integração específica do setor

• Plataforma de energia solar PoE altamente integrada combinando módulos de rede, energia e controle

• Personalizável para:

• Armazenamento NVR + HDD

• Redes sem fio LTE

• Sensores IoT

• Módulos de dados agrícolas

• Suporta integração de múltiplos sensores: temperatura, umidade, elevação, nível de água, velocidade do vento, vibração, radar, etc.

• Suporta carregamento de dados de vídeo/áudio/controle em tempo real para gerenciamento unificado

• Opções personalizadas: vários pacotes de bateria, painéis solares externos, etc.

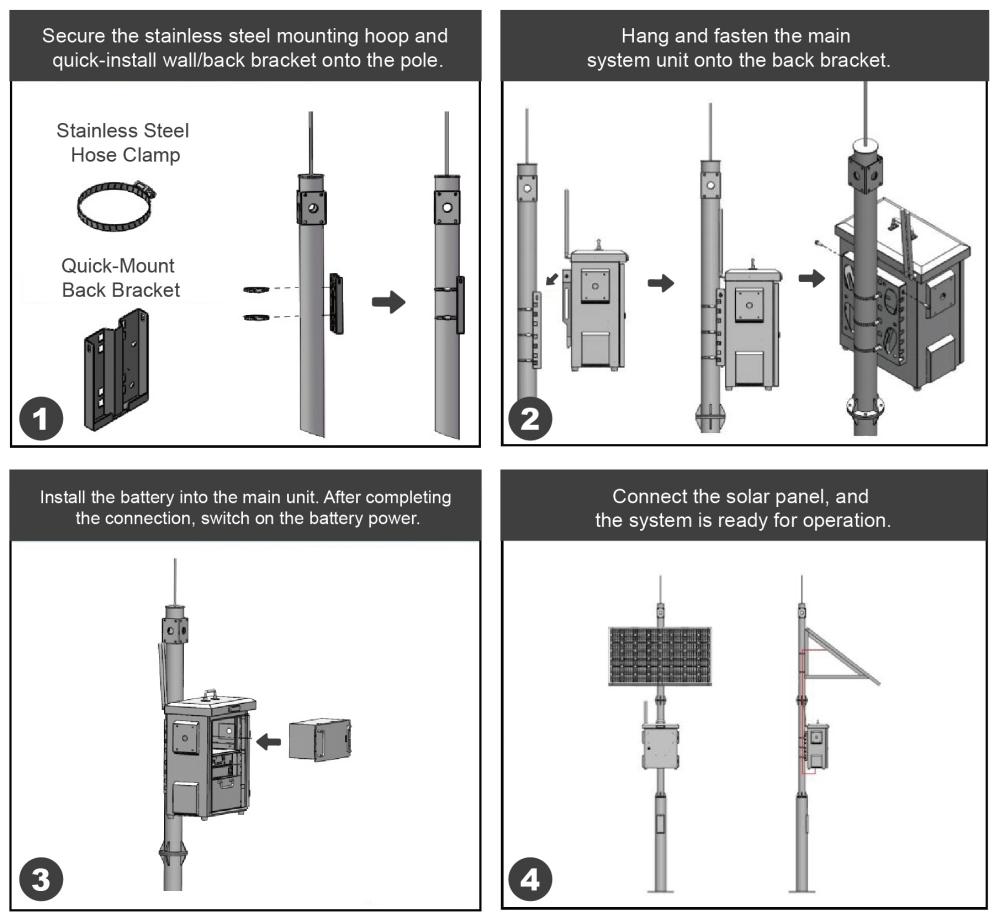

Instalação Rápida-Arquitetura Distribuída

• Novo design modular/distribuído reduz o tempo de instalação em 60%

• Reduz as necessidades de mão de obra pela metade

• Simplifica substituições e manutenção pós-venda

Painéis solares de alta eficiência

• Painel solar monocristalino 36V 300W

• Eficiência celular até 21%

• Tolerância do poder: ± 5%

• 93% de vidro temperado de alta transmitância (ultra-claro, ferro baixo)

• Moldura de alumínio anodizado: resistente à corrosão, resistente ao desgaste, alta dureza

• Suporta:

• Carga do vento: 2400 Pascal

• Carga de neve: 5400 Pascal

• Vida útil de 25 anos

• 90% de saída em 10 anos

• 80% de saída aos 25 anos

• Certificado pela IEC, TUV e outras autoridades internacionais

Sistema avançado de armazenamento de energia

• Padrão: bateria de lítio ternária de grau automotivo 24V/2,5 kWh

• Volume e peso são 25% das baterias de chumbo-ácido equivalentes

• 1200 + ciclos com> 80% de retenção de capacidade

• 5-7 anos de vida útil (4 × mais do que o chumbo-ácido)

• Design térmico seguro: mitiga o risco de superaquecimento ou explosão

• Temperatura de funcionamento: -0 °C a 55 °C

• Modelos de baixa temperatura disponíveis para implantação em clima frio

• Opcional: IP67-rated gabinete de aço inoxidável de nível militar, submersível até 30 dias sem danos

Módulos de expansão personalizáveis

• Módulo de fibra montado em rack (caixa de terminais de 4 portas)

• Módulo inversor montado em rack: 24V DC in / 110V-240V AC out, 500W

• Módulo AC montado em rack: AC110V-277V in / DC36V out, 150W

• PoE-conectado módulos de alarme de áudio/visual

• Alto-falantes PoE

Desempenho estável e confiável

• A unidade principal apresenta baixo consumo de energia e um invólucro de metal de aço galvanizado. Para ambientes mais duros ou corrosivos, caixas opcionais de liga totalmente de alumínio ou aço inoxidável estão disponíveis para garantir a durabilidade.

• Equipado com dissipação de calor ativo, garantindo operação estável a longo prazo.

• Os painéis solares estão em conformidade com as normas de qualidade ISO9001 e as certificações CE/TÜV da UE.

• As baterias atendem aos padrões internacionais de transporte marítimo UN38.3 e MDS.

• O sistema completo está em total conformidade com as normas de segurança CE, FCC e RoHS, oferecendo uma operação confiável e segura.

Cenários de Aplicação

• Ideal para uma ampla gama de aplicações, incluindo:

• Vigilância de segurança

• Prevenção de incêndios florestais

• Agricultura inteligente

• Monitorização ambiental

• Óleo & gás

• Rede elétrica

• Conservação de água

• Mitigação de desastres geológicos

• Sistemas do campus

• Fábricas

• Áreas cênicas

• Sites remotos ou desacompanhados

Desenvolvimento personalizado específico da indústria

Projetado com uma arquitetura IoT aberta, o sistema suporta integração profunda com várias plataformas de gerenciamento da indústria para construir um ecossistema de gerenciamento de energia inteligente e eficiente.

Por meio de interfaces de API padronizadas e módulos de conversão de protocolo, ele pode se conectar perfeitamente com:

• Sistema de Gestão Integrado IoT

• Sistema de Gestão Fotovoltaica Inteligente

• Sistema de gestão de eficiência energética abrangente

• Sistema de controle de iluminação inteligente

• Plataformas de vigilância de vídeo AI

• Plataformas de gestão de recursos hídricos

Isso permite a interoperabilidade de dados, monitoramento centralizado e controle inteligente em diversos sistemas.

Informações sobre pedidos

Módulos de expansão opcionais
