Interruptor gerenciado industrial da camada 3 do Rackmount 24x40/100/1000M RJ45, Uplink 4x 1G/2.5G SFP

Porto fixo

24x40/100/1000Base-T RJ45

4x1G/2.5G/10GBase-X SFP

Porto de gestão

Porta de console 1xRJ45 (115200, 8, N,1)

1xUSB 2.0 para configuração e atualização de firmware

Padrão

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Ethernet

IEEE 802.3ab 1000Base-T Ethernet

IEEE 802.3z 1000Base-X Ethernet

Controle de fluxo IEEE802.3x e pressão de retorno

IEEE 802.1D Spanning Tree Protocol

Protocolo de árvore de abrangência rápida IEEE 802.1w

IEEE 802.1Q VLAN

ITU-T G.8032 ERPS

Controle de rede de autenticação de porta IEEE 802.1X

IEEE 802.1ab LLDP

IEEE 802.3ad LACP

Indicadores LED

P (Indicador de Potência)

Desligado: o dispositivo está desligado ou falhou; Ligado: a alimentação do dispositivo é normal

S (Indicador de status do sistema)

Piscando: inicialização do dispositivo; On: dispositivo em operação normal

USB (indicador de status USB) Verde

Desligado: unidade flash USB não inserir ou não detectado pelo dispositivo

Em: A unidade flash USB é detectada pelo dispositivo

Piscando: o dispositivo está lendo e escrevendo dados da unidade flash USB

ALM (Indicador de status de falha) Vermelho

Desligado: Dispositivo no estado normal de trabalho; Ligado: Alarme de falha

1-24 (Indicadores de Portos de Cobre) Verde

Desligado: link de portas para baixo; Ligado: link de portas; Piscando: dados em TX/RX

1-24 (Indicadores de Velocidade de Cobre) Amarelo

Desligado: portos em 10/100M; Em: portos em 1000M

25-28 (indicadores de portas de fibra) verde

Desligado: link de portas para baixo; Ligado: link de portas; Piscando: dados em TX/RX

Parâmetro de potência

Tensão de entrada

36-75VDC, 100 ~ 240VAC, 1 1 1 potência de entrada redundante

Corrente de entrada

1A DC/AC entrada Max

Consumo de energia total

Loading≤ 32W completo

Conector

Removível 2*2-pin bloco de terminais (DC/DC)

Tomada AC de 3 pinos (AC/AC)

Proteção de polaridade reversa

Suporte

Proteção de sobretensão

Suporte

Proteção Over-Atual

Suporte

Funções da camada 2

Agregação portuária

Suporte de agregação de porta GE

Suporte 2.5GE agregação

Agregação do apoio 10GE

Suporte de agregação estática

Suporte de agregação dinâmica LACP

Até 64 grupos de agregação e até 8 portas por grupo

Características do porto

Suporte IEEE802.3x controle de fluxo,

Contadores de interface de suporte,

Suporte de isolamento do porto,

Espelhamento de porta (um para um, muitos para um)

Detecção de loop de suporte (baseado em porta; baseado em VLAN)

Supressão de tempestade de transmissão de suporte (transmissão; multicast desconhecido; unicast desconhecido)

Mac-Gestão da tabela de endereços

Suporte de gerenciamento estático de endereços do Mac

Suporte dinâmico Mac-endereço de Gestão

Suporte de filtragem Mac-endereço

Suporte limite MAC com base no porto e VLAN

Suporte MAC batendo com base na porta e VLAN

VLAN

Modo de acesso de suporte; Modo de tronco de suporte; Modo híbrido de suporte

VLANClassificação

VLAN baseado em Mac; VLAN baseado em IP; VLAN baseado em protocolo

GVRP

Modo normal; Modo fixo; Modo proibido

QinQ

QinQ baseado em porta

QinQ baseado em VLAN (empilhamento VLAN; mapeamento VLAN)

QinQ baseado em fluxo

LLDP

LLDP (protocolo de descoberta de camada de link)

Protocolo de rede anel

IEEE802.1D-STP de suporte

IEEE802.1W-RSTP de suporte

IEEE802.1S-MSTP de suporte

Suporte G.8032 protocolo ERPS, anel único, sub-anel e anel principal

Tempo de recuperação ≤ 20ms

L2 Multicast

IGMP bisbilhotando

Suporte IGMP bisbilhotando

Endereço do grupo

Endereço do grupo de apoio

Funções de segurança

ACL

Padrão IP ACL

MAC estender ACL

IP estender ACL

IPv6 ACL

QoS

Suporte QoS Classe, observação

Suporte SP, agendamento de fila WRR

Taxa-limite baseada em porta de entrada

Taxa-limite baseada em porta de saída

QoS baseado em política de suporte

802.1x

Controle de acesso do porto

Controle de acesso de endereço Mac

Servidor RADIUS

Porta-Segurança

Porto-segurança

Guarda de Fonte IP

Porta IP/ligação MAC

ARP-verificar

Suporte de verificação ARP e filtragem de pacotes ARP para usuários ilegais

Controle de acesso

Suporte Telnet/SSH/HTTP/HTTPS controle de acesso do usuário

Funções de gestão & manutenção

Gestão do usuário

Suporte de proteção por senha

Suporte de gestão de autorização do usuário

SNMP

Suporte SNMP V1/V2C/V3 versão

Gestão Web

Gestão Web

Suporte HTTP V1.1

Suporte HTTPS

Gestão CLI

Console/gestão de linha de comando Telnet

Rmon

Suporte RMON (Monitoramento Remoto) alarme

Atualização de Firmware

Atualização de firmware

Detecção de falha

Ping/Tracerout

Suspiro moribdendo

Suporte transceptor óptico DDM função

Detecção de cabo

Suporte de detecção de cabo de porta de cobre

NTP

Protocolo de tempo de rede

Dislog/Depuração

Dislog/Depuração

O syslog envia para três servidores

Configuração Importação/Exportação

Suporte de importação/exportação remota FTP/TFTP

Suporte USB importação/exportação

Gerenciamento de partição dupla

Suporte de comutação de partição dupla

Funções do protocolo de aplicação

Snooping Dhcp

DHCP bisbilhotando porto de confiança

Suporte remoto-id/configuração de circuito-id

Opção DHCP-82

Cliente DHCP

Suporte cliente DHCP

Servidor Telnet

Suporte telnet servidor

Cliente Telnet

Suporte cliente telnet

Servidor SSH

Suporte SSH servidor

TACS

Suporte TACACS (controlador de acesso ao terminal acessa o sistema de controle)

Sflow

Análise de tráfego de rede de suporte

TFTP

Suporte TFTP Cliente

Funções da camada 3

ARP

Envelhecimento da mesa ARP

IPv4 / IPv6

Roteamento estático

ECMP

Suporte ECMP (roteamento multi-caminho de custo igual)

Suporte a configuração do ECMP Max next-hop

Capacidade de suporte configuração equilibrada

Política de rota

Lista de prefixos IPv4

VRRP

Protocolo de redundância de roteador virtual

Especificação do protocolo de roteamento

RIP

RIPv1/v2

OSPFv2

OSPFv2

BGP4

BGP4, BGP Suporte de Roteamento ECMP Recursivo

Suporte para visualizar o número de vizinhos e estado para cima/para baixo

IS-IS

IS-ISv4

Entrada de roteamento

13K

Características de comutação

Capacidade de comutação

128Gbps

Taxa de encaminhamento de pacotes

190.4Mpps

Tabela de endereço MAC

16K

VLAN

4K

Tampão

12Mbit

Atraso de encaminhamento

<5us

Quadro Jumbo

Suporte 10Kbytes

MDX/MIDX

Suporte

Cão de guarda

Suporte

Estrutura mecânica

Proteção do caso

IP40

Método de instalação

Rack montável

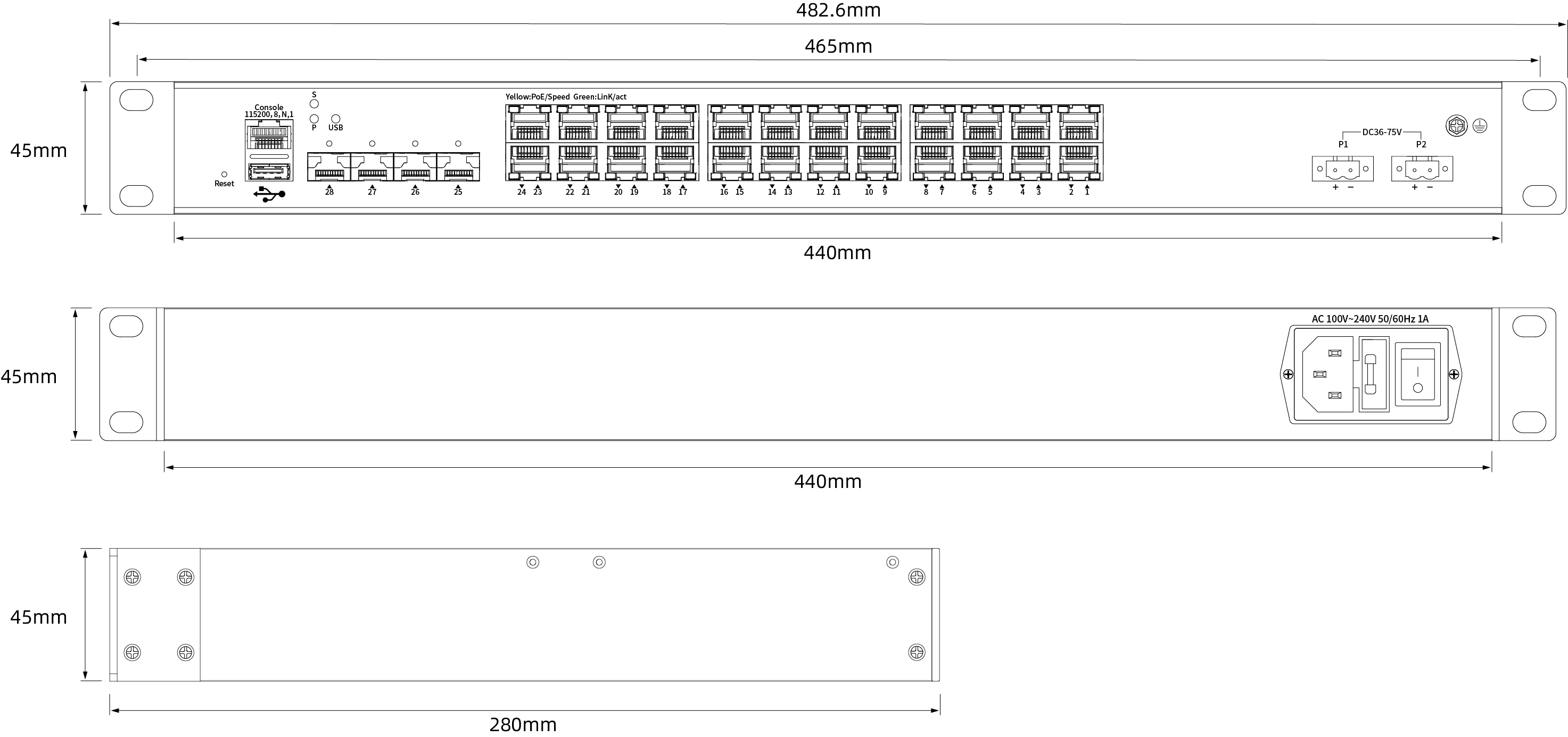

Dimensão (W x D x H)

440x45x280mm

Peso

5,4 kg

Ambiente operacional

Temperatura de funcionamento

-40 °C ~ + 75 °C

Temperatura de armazenamento

-40 °C ~ + 85 °C

Humidade relativa

Humidade da operação: 10%-90% RH; Humidade de armazenamento: 5%-95% RH

Padrão industrial

EMS

Proteção contra surtos de energia: IEC 61000-4-5 DC: 6KV/6KV (8/20us)

Proteção contra surtos de Ethernet: IEC 61000-4-5 6KV/2KV(10/700us)

RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m

EFT: IEC 61000-4-4 4K/2K

CS: IEC 61000-4-6 10V

ESD: IEC 61000-4-2

Contato: 8K; Ar: 15K

EMI

FCC Parte 15B Classe A

Choque

IEC 60068-2-27

Queda livre

IEC 60068-2-32

Vibração

IEC 60068-2-6

Certificação

CCC/CE/UKCA/RoHS/REACH/FCC

MTBF

200.000 horas

Garantia

3 anos

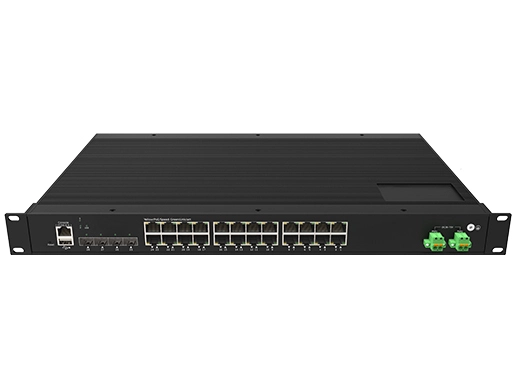

IRSL3M-04X24G-ADU-L

Interruptor Ethernet gerenciado industrial L3 de montagem em rack

Portos RJ45 de 24x100/1000M, portos de 4X1G/2.5G/10G SFP

1 1 1 potência de entrada redundante, 36-75VDC e 100 ~ 240VAC
