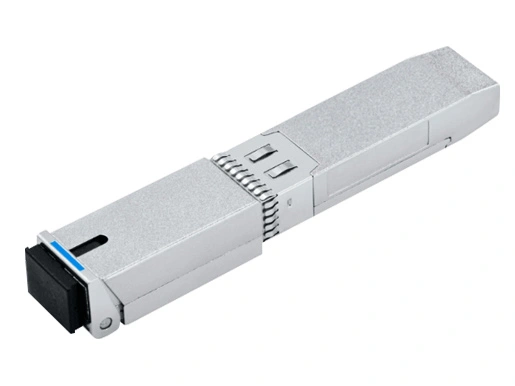

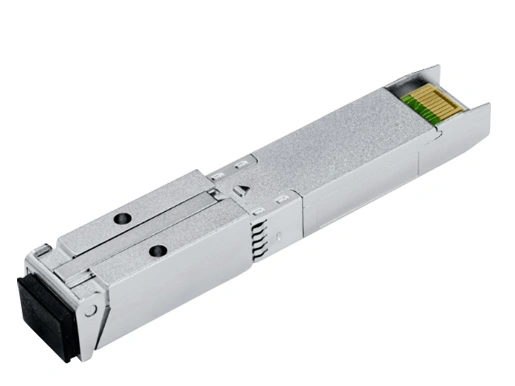

LA-GPON-ONU-34-20B-I GPON ONUVaraCom embalagem de fator de forma pequeno Pluggable (SFP), que integra uma função de transceptor óptico bidirecional e função GPON MAC. Ao ser conectado ao equipamento local do cliente (CPE) com porta SFP padrão diretamente, fornece um uplink GPON a jusante de 1,244 Gbps upstream/2,488 Gbps assimétrico para o CPE sem a necessidade de fonte de alimentação separada, suporta um sofisticado sistema de gestão ONT, incluindo alarmes, provisionamento, Funções DHCP e IGMP para uma solução independente de IPTV no ONT.
LA-GPON-ONU-34-20B-I se encaixa perfeitamente no equipamento de comunicação existente, fornecendo aos provedores de serviços uma atualização suave para o GPON, diminui enormemente os custos de instalação de implantação de acesso de fibra em MDUs.
Características
● Compatível com SFP MSA
● Notificação de status PON Link
● Conector SC APC Simplex
● Compatível com as especificações FSAN G.984.2
● Suporte de notificação Dying Gasp
● Classe B
● Diagnósticos digitais SFF-8472 complacentes
● Transmissão de até 20km
● Temperatura do caso de operação: -40 °C a 85 °C
● Identificador de localização do assinante (SLID)
● Orçamento de link de 28 dB
Conformidade Regulatória
Característica | Padrão | Desempenho |
Disge eletrostática (ESD) aos pinos elétricos | Método MIL-STD-883E 3015.7 | Classe 1 (>500V para pinos de dados, >2000V para outros pinos) |
Disge eletrostático (ESD) ao Receptáculo Duplex LC IEC 61000-4-2 | IEC 61000-4-2 | Compatível com padrões |
Interferência eletromagnética (EMI) | FCC Parte 15 Classe B EN55022 Classe B (CISPR 22B) | Compatível com padrões |
Imunidade | IEC 61000-4-3 | Compatível com padrões |
Segurança ocular do laser | FDA 21CFR 1040.10 e 1040.11 EN60950, EN (IEC) 60825-1, 2 | Compatível com o produto laser Classe I |
RoHS | 2011/65/CE | Em conformidade com os padrões |
Avaliações máximas absolutas
Deve-se notar que a operação de quaisquer classificações máximas absolutas individuais pode causar danos permanentes a este módulo.
Parâmetro | Símbolo | Min | Typ. | Max | Unidade | Notas |
Tensão de funcionamento | Vcc | 3.14 | 3.3 | 3.6 | V |
|
Temperatura de armazenamento | Ts | -40 |
| 85 | Ct |
|
Humidade relativa operacional | RH | 15 |
| 85 | % | 1 |
Notas:
1. Não-condensação
Ambiente operacional recomendado
As acterísticas elétricas e ópticas abaixo são definidas neste ambiente operacional, não menos especificado de outra forma
Parâmetro | Símbolo | Min | Typ. | Max | Unidade | Notas |
Caso de funcionamento Temperatura | Top | -40 |
| 85 | Ct |
|
Total Tx e Rx Atual de fornecimento | ICC |
| 600 |
| MA |
|
Dissipação de energia | PD |
| 2
|
| W |
|
Taxa de bits (Tx) | BR |
| 1244.16 |
|
|
|
Taxa de bits (Rx) | BR |
| 2488,32 |
|
|
|
Distância de transmissão | TD |
|
| 20 | Km |
|
Módulo Inicializar o tempo | T_Inicial |
|
| 70 | S | 1 |
Série de dois fios Interface Taxa de relógio | F_serial_clock |
|
| 80 | Khz |
|
Notas:
1. Sugira que não acesse o I2C até que a inicialização do módulo seja concluída
Características elétricas
Parâmetro | Símbolo | Min | Typ. | Max | Unidade | Notas |
Transmissor |
Dados Diferenciais Tensão de entrada | VIN, P-P | 100 |
| 1000 | MVpp | 1 |
Diferencial de entrada Impedância | ZIN |
| 100 |
| Ω | 2 |
Receptor |
Saída Diferencial Tensão |
| 370 |
| 1000 | MV | 3 |
Sinal Detectar Saída ALTA tensão | VSD_High | 2.4 |
|
| V | 4 |
Sinal Detectar Saída Baixa tensão | VSD_Low | 0 |
| 0,8 | V | 5 |
Aumento da saída de dados E tempo de queda | TR/TF |
| 160 |
| PS |
|
Notas:
1. TXD /-. AC-acoplado.
2. TXD /-.
3. saída CML, AC acoplado (0.1mF)
4. LVTTL com 1kW interno puxar para cima resistor. Afirma ALTO quando a amplitude dos dados de entrada está acima do limite.
5. LVTTL. Desafirma LOW quando a amplitude dos dados de entrada está abaixo do limite.
Características ópticas
Parâmetro | Símbolo | Min | Typ. | Max | Unidade | Notas |
Transmissor |
Comprimento de onda do centro Alcance | ΛC | 1290 | 1310 | 1330 | Mm | 1 |
Saída média Poder | P0UT | 0,5 |
| 5 | DBm |
|
Saída média Potência (Laser Desligado) | P0UT-OFF |
|
| -40 | DBm |
|
Modo lateral Razão de Supressão | SMSR | 30 |
|
| DB |
|
Largura espectral (-20dB) | Λ20 |
|
| 1 | Nm |
|
Relação de extinção | ER | 10 |
|
| DB | 1 |
Ascensão óptica e Tempo de queda (20%-80%) | TR/TF |
|
| 250 | Ps |
|
Geração Jitter | JG |
|
| 250 | Ps |
|
Saída E do transmissor | Em conformidade com G.984.2 Figura 3 |
Receptor |
Comprimento de onda do centro Alcance | ΛC | 1480 | 1490 | 1500 | Mm |
|
Sobrecarga |
| -8 |
|
| DBm |
|
Sensibilidade (Temp da sala BOL) | Sen | -28 |
|
| DBm | 3 |
Detecção de sinal Nível de afirmação | SDA |
|
| -29 | DBm |
|
Detecção de sinal Nível de desasserção | SDD | -45 |
|
| DBm |
|
Histerese | PSDA-SDD | 0,5 |
| 6 | DB |
|
1310nm Tx para 1490nm Rx Crosstalk |
|
|
| -47 | DB |
|
1555nm Rx para 1490nm Isolamento |
| 30 |
|
| DB |
|
(1550-1560nm) Ext para 1490 Rx Isolamento |
| 34 |
|
| DB |
|
Reflexão traseira @ 1310nm |
|
|
| -12 | DB |
|
Reflexão traseira @ 1490nm |
|
|
| -27 | DB |
|
Reflectância Rx |
|
|
| -20 | DB |
|
1530nm a 1490nm Rx Isolamento |
| 7 |
|
| DB |
|
1539nm a 1490nm Rx Isolamento |
| 22 |
|
| DB |
|
1625nm a 1490nm Rx Isolamento |
| 22 |
|
| DB |
|
1310nm Tx para 1490nm Rx Crosstalk |
| - | - | -47 | DB |
|
1555nm Rx para 1490nm Isolamento |
| 30 | - | - | DB |
|
Notas:
1. medido pelo pacote Ethernet com carga útil aleatória.
2. 4kHz a 10MHz
3. Medido com pacote Ethernet com carga útil aleatória e ER = 8.2dB, BER = 10-10.

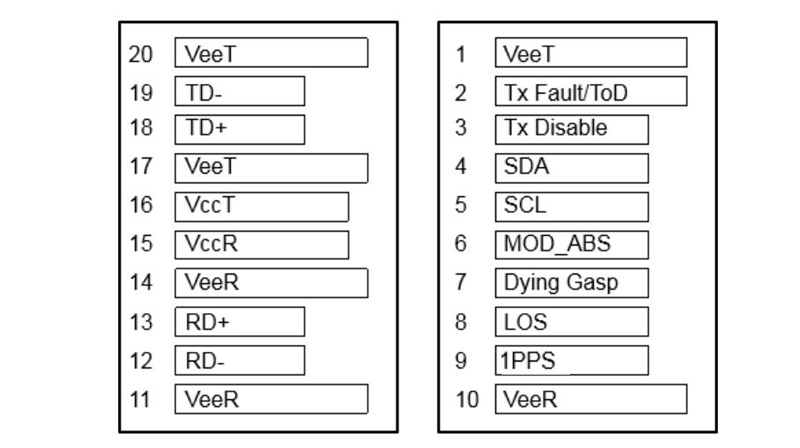

Definições Pin
Pino | Símbolo | Lógica | Descrição | Notas |
1 | VeeT | NA | Módulo transmissor terra | 3.6 |
2 | Tx Falha/ToD | LVTTL-OT | Falha Tx/Hora do Dia | 85 |
3 | TX_DISÁVEL | LVTTL-I | Desligamento do transmissor | 6 |
4 | SDA | LVTTL-I/O | Linha de dados de interface serial 2-Wire (MOD-DEF2) | 2, 7 |
5 | SCL | LVTTL-I | Relógio de Interface Serial 2-Wire (MOD-DEF1) | 2, 7 |
6 | MOD_ABS | NA | Módulo ausente, conectado ao VeeT ou VeeR no módulo |
|
7 | GASP MorTANDO | Entrada analógica | Indicador de mensagem Dying Gasp, ativo baixo Este pino foi conectado diretamente ao MAC IC no módulo | 3, 4, 5, 7 |
8 | LOS | LVTTL-O | Perda de sinal |
|
9 | 1PPS | LVTTL-O | 1 Pulso por segundo |
|
10 | VeeR | NA | Moído do receptor do módulo |
|
11 | VeeR | NA | Moído do receptor do módulo |
|
12 | RXD- | CML-O | Saída de dados invertida do receptor |
|
13 | RXD | CML-O | Saída de dados não invertida do receptor |
|
14 | VeeR | NA | Moído do receptor do módulo |
|
15 | VCCR | NA | Módulo Receptor 3.3V Fornecimento |
|
16 | VCCT | NA | Módulo Transmissor 3.3V Suppl |
|
17 | VeeT | NA | Módulo transmissor terra |
|
18 | TXD | CML- | Entrada de dados não invertida do transmissor, CML, 100ohm Impedância diferencial |
|
19 | TXD- | CML-I | Transmissor de Entrada de Dados Invertida, CML, 100ohm diferencial Impedância |
|
20 | VeeT | NA | Módulo transmissor terra |
|
Notas:
1. padrão Modo de Fábrica é Tx Falha. Para o tipo de aplicativos Small Celll, durante a ativação/provisionamento, ele será um software configurado para ToD.
2. Este PIN é um coletor aberto/pino de saída de drenagem e deve ser puxado para cima com 4.7K-10K ohms para um Host_Vcc na placa de host.
3. IN7 pode apoiar a função de Gasp Morrer. A função Dying Gasp é gerenciada por software. Se o software desativar a função de suspiro de morte, ignore a tensão de entrada PIN7. Se o software habilitar a função, a tensão de entrada PIN7 abaixo do limite de tensão do Dying Gasp Assert, o módulo relatará o suspiro de morte PLOAM para OLT.
4. Limiar de tensão do Gasp Moribundo 1,5 V (típico), uma vez que o software permite o suspiro de morte, enquanto a entrada pin7 está abaixo desse limite, ele acionará a função de suspiro de morte, o transceptor será reiniciado.
5. o dispositivo do anfitrião manterá o poder ao módulo da ONU por pelo menos 10ms durante a gota da fonte de alimentação.
6. O processo re-online da ONU inclui downlink e sinonização de uplink, autenticação e liberação de configuração, etc., normalmente leva> = 5 segundos
7. poder total do transceptor na necessidade 80s. Qualquer visita I2C. etc precisa operar após este período de alimentação.
Informações EPROM
Diagrama EEPROM
Conteúdo de memória EEPROM (A0h)
Addr. | Tamanho do campo (bytes) | Nome do campo | Hex | Descrição |
0 | 1 | Identificador | 03 | Transceptor SFP |
1 | 1 | Ext. Identificador | 04 | MOD4 |
2 | 1 | Conector | 01 | SC |
3-10 | 8 | Transceptor | 00 00 00 00 00 00 00 00 00 | 2, 7 |
11 | 1 | Codificação | 03 | NRZ |
12 | 1 | BR, Nominal | 0C | 1.244Gbps |
13 | 1 | Reservado | 00 | 3, 4, 5, 7 |
14 | 1 | Comprimento (9um)-km | 14 | 20(km) |
15 | 1 | Comprimento (9um) | C8 | 200(100m) |
16 | 1 | Comprimento (50um) | 00 | Não suporta MMF |
17 | 1 | Comprimento (62.5um) | 00 | Não suporta MMF |
18 | 1 | Comprimento (cobre) | 00 | Não suporta cobre |
19 | 1 | Reservado | 00 |
|
20-35 | 16 | Nome do fornecedor | 53 4F 55 52 43 45 50 48 4F 54 4F 4E 49 43 53 20 | “FS“(ASCII) |
36 | 1 | Reservado | 00 |
|
37-39 | 3 | Fornecedor OUI | 00 00 00 00 |
|
40-55 | 16 | Fornecedor PN | 53 50 53 33 34 32 34 54 48 50 54/45 44 46 50 20 20 | “GPON-ONU-34-20BI”(ASCII) |
56-59 | 4 | Rev. do fornecedor | Xx xx 20 20 | ASCII(“30 31 20 20” significa revisão 1.0) |
60-61 | 2 | Comprimento de onda | 05 1E | Tx comprimento de onda: 1310nm |
62 | 1 | Reservado | 00 |
|
63 | 1 | CC_BASE | Xx | Verifique a soma do byte 0-62
|
64-65 | 2 | Opções | 00 1A | 64 = 0x00, reservado 65 = 0x1A, TX_DISABLE/ TX_FAULT/RX_LOS suportado |
66 | 1 | BR, max | 00 |
|
67 | 1 | BR, max | 00 |
|
68-83 | 16 | Fornecedor SN | Xx xx xx xx xx xx xx xx xx xx x xx Xx xx xx xx xx xx xx xx xx xx x xx | ASCII |
84-91 | 8 | Código de data | Xx xx xx xx xx xx xx 20 20 | Ano (2 bytes), Mês (2 bytes), Dia (2 Bytes) |
92 | 1 | Tipo de Monitoramento de Diagnóstico | 68 | Complacente com SFF-8472 V10.3 Calibrado internamente Tipo de medição de potência recebida -Potência média |
93 | 1 | 93 | F0 | Diagnósticos (Alarme opcional/bandeiras de aviso) Monitoramento macio TX_FAULT Implementado. Monitoramento macio RX_LOS Implementado |
94 | 1 | Conformidade SFF-8472 | 05 | Indica a revisão do SFF-8472 com o qual o transceptor está em conformidade. Valor depende das características do módulo. |
95 | 1 | CC_EXT | Xx | Verifique a soma do byte 64-94 |
96-255 | 64 | Específico do fornecedor |
|
|
Conteúdo de memória EEPROM (A2h)
Addr. | Tamanho do campo (Bytes) | Nome do campo | Hex | Descrição |
0 | 00 | 2 | Alarme alto Temp | 5F 00 | 95 °C |
2 | 02 | 2 | Alarme baixo Temp | CE 00 | -50 °C |
4 | 04 | 2 | Aviso alto temp | 5A 00 | 90 °C |
6 | 06 | 2 | Aviso baixo temp | D3 00 FB 00 | -45 °C |
8 | 08 | 2 | Alarme de alta tensão | 8C A0 | 3.6V |
10 | 0A | 2 | Alarme de baixa tensão | 75 30 | 3.0V |
12 | 0C | 2 | Aviso de alta tensão | 88 B8 | 3.5V |
14 | 0E | 2 | Tensão baixa 3.6VWarning | 79 18 | 3.1V |
16 | 10 | 2 | Alarme alto do viés | AF C8 | 90mA |
18 | 12 | 2 | Alarme baixo de polarização | 00 00 00 | 0mA |
20 | 14 | 2 | Alerta alto de polarização | 88 B8 | 70mA |
22 | 16 | 2 | Aviso baixo de polarização | 00 00 00 | 0mA |
24 | 18 | 2 | Alarme alto do poder de TX | F6 77 | 8dBm |
26 | 1A | 2 | Baixa potência de alarme TX | 15 F7 | -2.5dBm |
28 | 1C | 2 | Alerta alto do poder de TX | C3 C6 | 7dBm |
30 | 1E | 2 | Aviso de baixa potência TX | 1B A7 | -1.5dBm |
34 | 22 | 2 | RX Alarme de Baixa Potência | 00 08 | -31dBm |
36 | 24 | 2 | Alerta de alta potência RX | 09 CF | -6dBm |
38 | 26 | 2 | RX aviso de baixa potência | 00 0A | -30dBm |
40-45 | 8-2D | 6 | Endereço MAC | Xx xx xx xx xx xx xx | Endereço MAC |
46-55 | 2E-37 | 10 | Reservado | 00….000 | Reservado |
56 | 38 | 4 | RX_PWR(4) Calibração | 00 00 00 00 00 | 4ª ordem de calibração RSSI Coeficiente |
60 | 3C | 4 | RX_PWR(3) Calibração | 00 00 00 00 00 | 3ª ordem de calibração RSSI Coeficiente |
64 | 40 | 4 | RX_PWR(2) Calibração | 00 00 00 00 00 | Calibração RSSI de 2ª ordem Coeficiente |
68 | 44 | 4 | RX_PWR(1) Calibração | 3F 80 00 00 | Calibração RSSI de 1ª ordem coeficiente |
72 | 48 | 4 | Calibração RX_PWR(0) | 00 00 00 00 00 | 0ª ordem RSSI calibrationcoeficiente |
76 | 4C | 2 | Calibração TX_I (inclinação) | 01 00 | Inclinação para calibração de viés |
78 | 4E | 2 | Calibração TX_I(Offset) | 00 00 00 | Offset para calibração de viés |
80 | 50 | 2 | Calibração TX_PWR (inclinação) | 01 00 | Inclinação para calibração de potência TX |
82 | 52 | 2 | Calibração TX_PWR(Offset) | 00 00 00 | Offset para calibração de potência TX |
84 | 54 | 2 | T (Inclinação) Calibração | 01 00 | Inclinação para temperaturecalibração |
86 | 56 | 2 | T(Offset) Calibração | 00 00 00 | Offset para Temperaturecalibration, em Unidades de 256ths C |
88 | 58 | 2 | Calibração V (inclinação) | 01 00 | Inclinação para calibração VCC |
90 | 5C | 3 | Reservado | 00 00 00 00 | Reservado |
95 | 5F | 1 | Soma de verificação | Xx | Soma de verificação |
Especificação de diagnóstico digital (A2h)
Endereço de dados | Parâmetro | Alcance | Precisão |
96-97 | Temperatura | -40 a 85/0 ~ 85 °C | ± 5 °C |
98-99 | Tensão Vcc | 0 a Vcc | ± 5% |
100-101 | Atual de viés | 0 a 100mA (nota) | ± 10% |
102-103 | Potência TX | 0,5 a 5dBm | ± 3dB |
104-105 | Potência RX | -28 a-8dBm | ± 3dB |
Nota: Apenas para o modo contínuo

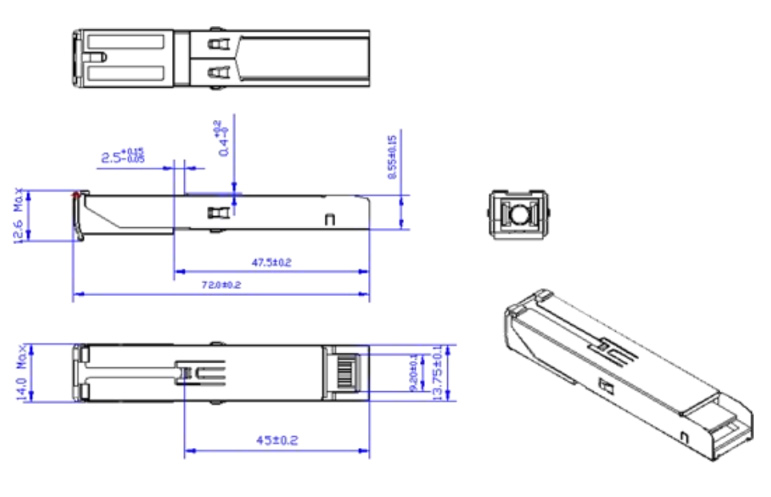

Diagrama Desenho Mecânico

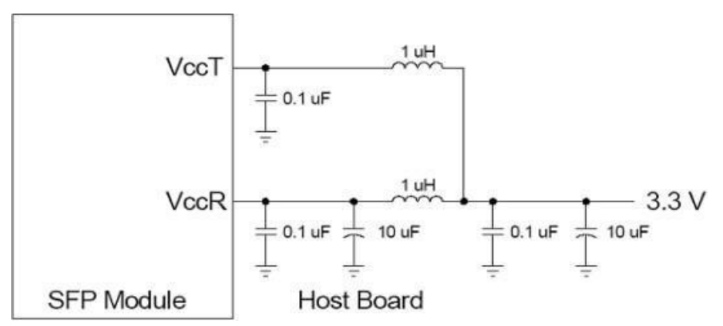

Circuito recomendado da fonte de alimentação da placa do anfitrião

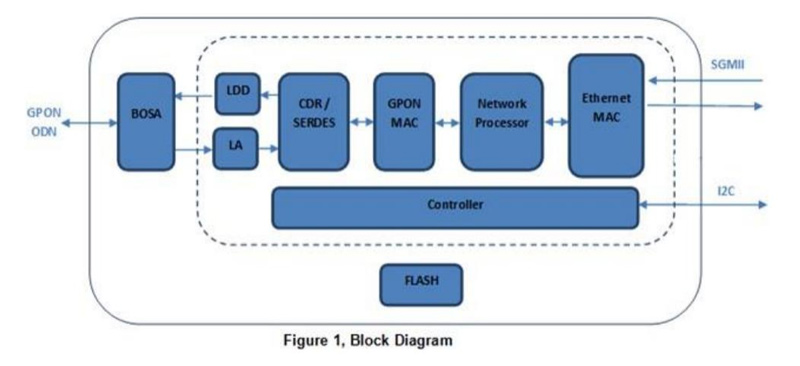

Bloco Diagrama
Aplicação
● GPON ONT
● FTTx e Backhaul sem fio
● Acesso MDU/MTU
