Name: Cabo óptico ativo 200G QSFP-DD SR8 a 2x100GBASE QSFP28 SR4
Brand: Lanao Communication Technology Limited.
Availability: InStock

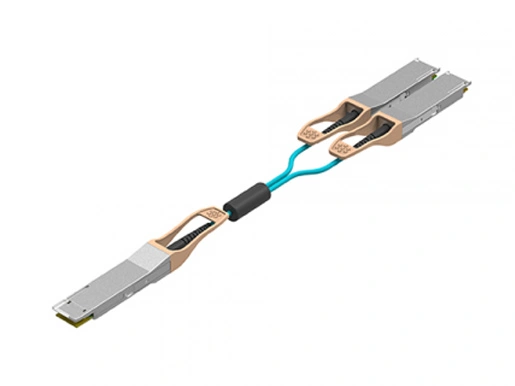

Cabo óptico ativo 200G QSFP-DD SR8 a 2x100GBASE QSFP28 SR4

200G QSFP-DD SR8 a 2x100GBASE QSFP28 SR4

200G QSFPDD a 2x100G QSFP28 breakout O cabo óptico ativo é projetado para comunicação de dados de múltiplas faixas de curto alcance e aplicações de interconexão.

Visão geral

Especificações

Connectivity Solutions - 翻译中...

Modelos

Recursos

200G QSFPDD a 2x100G QSFP28 breakout O cabo óptico ativo é projetado para comunicação de dados de múltiplas faixas de curto alcance e aplicações de interconexão. Ele integra oito faixas de dados em cada direção com largura de banda de 8x25.78125Gbps. Cada pista pode operar a 25,78125 Gbps até 70 m usando fibra OM3 ou 100 m usando fibra OM4. Esses módulos são projetados para operar em sistemas de fibra multimodo usando um comprimento de onda nominal de 850nm. A interface elétrica usa um conector do tipo borda de contato 76. A interface óptica usa um conector MTP (MPO) de 24 fibras. Este módulo incorpora tecnologias comprovadas de circuito e tecnologia VCSEL para fornecer longa vida confiável, alto desempenho e serviço consistente

Avaliações máximas absolutas

Parâmetro	Símbolo	Min	Max	Unidade
Tensão de alimentação	Vcc	-0,3	3.6	V
Tensão de entrada	Vin	-0,3	Vcc + 0,3	V
Temperatura de armazenamento	Tst	-20	85	°C
Temperatura de funcionamento do caso	Top	0	70	°C
Umidade (não-condensando)	Rh	5	95	%

Condições operacionais recomendadas

Parâmetro	Símbolo	Min	Típico	Max	Unidade
Tensão de alimentação	Vcc	3.13	3.3	3,47	V
Temperatura do caso de funcionamento	Tca	0		70	°C
Taxa de dados por faixa	Fd		25.78125		Gbps
Umidade	Rh	5		85	%
Dissipação de energia	Pm		2	2.5	W
Raio de Curva de Fibra	Rb	3			Cm

Especificações elétricas

Parâmetro	Símbolo	Min	Típico	Max	Unidade
Entrada diferencial Impedância	Zin	90	100	110	Ohm
Saída Diferencial Impedância	Zout	90	100	110	Ohm
Entrada diferencial Amplitude de tensão AAmplitude	ΔVin	300		1100	MVp-p
Saída diferencial Amplitude de tensão	ΔVout	500		800	MVp-p
Desvio	Sw			300	Ps
Taxa de erro de pouco 1	BER			E-12
Nível de lógica de entrada High2	VIH	2.0		VCC	V
Nível de Lógica de Entrada Low2	VIL	0		0,8	V
Nível de lógica de saída High3	VOH	VCC-0.5		VCC	V
Nível de Lógica de Saída Low3	VOL	0		0,4	V

Nota:

1. BER = 10 ^-12; PRBS 2 ^ 31-1@25.78125Gbps.

2. A amplitude da tensão de entrada diferencial é medida entre TxnP e TxnN.

3. A amplitude da tensão de saída diferencial é medida entre RxnP e RxnN.

Características ópticas

Parâmetro	Símbolo	Min	Típico	Max	Unidade	Notas
Transmissor
Comprimento de onda do centro	Λc	840	850	860	Nm	-
Largura espectral RMS	∆Λ	-	-	0,6	Nm	-
Potência média de lançamento, Cada pista	Pia	-8,4	-	2.4	DBm	-
Modulação óptica Amplitude (OMA), cada faixa	OMA	-6,4		3	DBm	-
Transmissor e Dispersão Fechamento do olho (TDEC), Cada pista	TDEC			4.3	DB
Relação de extinção	ER	3	-	-	DB	-
Lançamento médio Poder de OFF Transmissor, cada pista				-30	DB	-
Máscara de olho coordenadas: X1, X2, X3, Y1, Y2, Y3	VALORES DE ESPECIFICAÇÃO {0,3, 0,38, 0,45, 0,35, 0,41,0,5}					Relação de acerto = 5x10-5
Receptor
Comprimento de onda do centro	Λc	840	850	860	Nm	-
Receptor estressado Sensibilidade em OMA				-5.2	DBm	1
Média máxima Poder no receptor, Cada pista Entrada, cada pista				2.4	DBm	-
Média mínima Poder no receptor, Cada pista				-10,3	DBm
Reflectância do receptor				-12	DB	-
LOS Assert		-30			DBm	-
LOS De-Assert - OMA				-7,5	DBm	-
Histerese de LOS		0,5			DB	-

Pin Deions (100G QSFP28 SR4)

Pino	Lógica	Símbolo	Nome/Deion	Ref.
1		GND	Módulo de terra	1
2	CML-I	Tx2-	Transmissor de entrada de dados invertidos
3	CML-I	Tx2	Entrada de dados não invertida do transmissor
4		GND	Módulo de terra	1
5	CML-I	Tx4-	Transmissor de entrada de dados invertidos
6	CML-I	Tx4	Entrada de dados não invertida do transmissor
7		GND	Módulo de terra	1
8	LVTTL-I	MODSEIL	Módulo Selecionar	2
9	LVTTL-I	ResetL	Módulo Reset	2
10		VCCRx	Fonte de alimentação do receptor 3.3v
11	LVCMOS-I	SCL	Relógio de interface serial de 2 fios	2
12	LVCMOS-I/O	SDA	Dados de interface serial de 2 fios	2
13		GND	Módulo de terra	1
14	CML-O	RX3	Saída de dados não invertida do receptor
15	CML-O	RX3-	Saída de dados invertida do receptor
16		GND	Módulo de terra	1
17	CML-O	RX1	Saída de dados não invertida do receptor
18	CML-O	RX1-	Saída de dados invertida do receptor
19		GND	Módulo de terra	1
20		GND	Módulo de terra	1
21	CML-O	RX2-	Saída de dados invertida do receptor
22	CML-O	RX2	Saída de dados não invertida do receptor
23		GND	Módulo de terra	1
24	CML-O	RX4-	Saída de dados invertida do receptor
25	CML-O	RX4	Saída de dados não invertida do receptor
26		GND	Módulo de terra	1
27	LVTTL-O	ModPrsL	Módulo presente, interno puxado para baixo para GND
28	LVTTL-O	IntL	Saída de interrupção, deve ser puxada para cima na placa de host	2
29		VCCTx	Fonte de alimentação do transmissor 3.3v
30		VCC1	Fonte de alimentação 3.3v
31	LVTTL-I	LPMode	Modo de baixa potência	2
32		GND	Módulo de terra	1
33	CML-I	Tx3	Entrada de dados não invertida do transmissor
34	CML-I	Tx3-	Transmissor de entrada de dados invertidos
35		GND	Módulo de terra	1
36	CML-I	Tx1	Entrada de dados não invertida do transmissor
37	CML-I	Tx1-	Transmissor de entrada de dados invertidos
38		GND	Módulo de terra	1

Notas:

1. o aterramento do circuito do módulo é isolado do solo do chassi do módulo dentro do módulo.

2. coletor aberto; deve ser puxado para cima com 4.7k - 10k ohms na placa do anfitrião a uma tensão entre 3.15V e 3.6V.

Pin Deion (200G QSFP DD SR8)

Pino	Lógica	Símbolo	Nome/Deion
1		GND	Módulo Ground 1
2	CML-I	Tx2-	Transmissor de entrada de dados invertidos
3	CML-I	Tx2	Entrada de dados não invertida do transmissor
4		GND	Módulo Ground 1
5	CML-I	Tx4-	Transmissor de entrada de dados invertidos
6	CML-I	Tx4	Entrada de dados não invertida do transmissor
7		GND	Módulo Ground 1
8	LVTTL-I	MODSEIL	Módulo Selecionar 2
9	LVTTL-I	ResetL	Módulo Reset 2
10		VCCRx	Fonte de alimentação do receptor 3.3V
11	LVCMOS-I/O	SCL	2-wire interface serial relógio 2
12	LVCMOS-I/O	SDA	2-wire interface serial de dados 2
13		GND	Módulo Ground 1
14	CML-O	RX3	Saída de dados não invertida do receptor
15	CML-O	RX3-	Saída de dados invertida do receptor
16		GND	Módulo Ground 1
17	CML-O	RX1	Saída de dados não invertida do receptor
18	CML-O	RX1-	Saída de dados invertida do receptor
19		GND	Módulo Ground 1
20		GND	Módulo Ground 1
21	CML-O	RX2-	Saída de dados invertida do receptor
22	CML-O	RX2	Saída de dados não invertida do receptor
23		GND	Módulo Ground 1
24	CML-O	RX4-	Saída de dados invertida do receptor
25	CML-O	RX4	Saída de dados não invertida do receptor
26		GND	Módulo Ground 1
27	LVTTL-O	ModPrsL	Módulo presente, interno puxado para baixo para GND 2
28	LVTTL-O	IntL	Saída de interrupção, deve ser puxada para cima na placa host 2
29		VCCTx	Fonte de alimentação do transmissor 3.3V
30		VCC1	Fonte de alimentação 3.3V
31	LVTTL-I	InitMode	Modo de inicialização; Em aplicativos QSFP legados, o teclado InitMode é chamado de LPMODE 2
32		GND	Módulo Ground 1
33	CML-I	Tx3	Entrada de dados não invertida do transmissor
34	CML-I	Tx3-	Transmissor de entrada de dados invertidos
35		GND	Módulo Ground 1
36	CML-I	Tx1	Entrada de dados não invertida do transmissor
37	CML-I	Tx1-	Transmissor de entrada de dados invertidos
38		GND	Módulo Ground 1
39		GND	Módulo Ground 1
40	CML-I	Tx6-	Transmissor de entrada de dados invertidos
41	CML-I	Tx6	Entrada de dados não invertida do transmissor
42		GND	Módulo Ground 1
43	CML-I	Tx8-	Transmissor de entrada de dados invertidos
44	CML-I	Tx8	Entrada de dados não invertida do transmissor
45		GND	Módulo Ground 1
46		Reservado	Para uso futuro
47		VS1	Módulo Vender Específico 1
48		VCCRx1	Fonte de alimentação 3.3V
49		VS2	Módulo Vender Específico 2
50		VS3	Módulo Vender Específico 3
51		GND	Módulo Ground 1
52	CML-O	RX7	Saída de dados não invertida do receptor
53	CML-O	RX7-	Saída de dados invertida do receptor
54		GND	Módulo Ground 1
55	CML-O	RX5	Saída de dados não invertida do receptor
56	CML-O	RX5-	Saída de dados invertida do receptor
57		GND	Módulo Ground 1
58		GND	Módulo Ground 1
59	CML-O	RX6-	Saída de dados invertida do receptor
60	CML-O	RX6	Saída de dados não invertida do receptor
61		GND	Módulo Ground 1
62	CML-O	RX8-	Saída de dados invertida do receptor
63	CML-O	RX8	Saída de dados não invertida do receptor
64		GND	Módulo Ground 1
65		NC	N0 Conectar
66		Reservado	Para uso futuro
67		VCCTx1	Fonte de alimentação 3.3V
68		VCC2	Fonte de alimentação 3.3V
69		Reservado	Para uso futuro
70		GND	Módulo Ground 1
71	CML-I	Tx7	Entrada de dados não invertida do transmissor
72	CML-I	Tx7-	Transmissor de entrada de dados invertidos
73		GND	Módulo Ground 1
74	CML-I	Tx5	Entrada de dados não invertida do transmissor
75	CML-I	Tx5-	Transmissor de entrada de dados invertidos
76		GND	Módulo Ground 1
