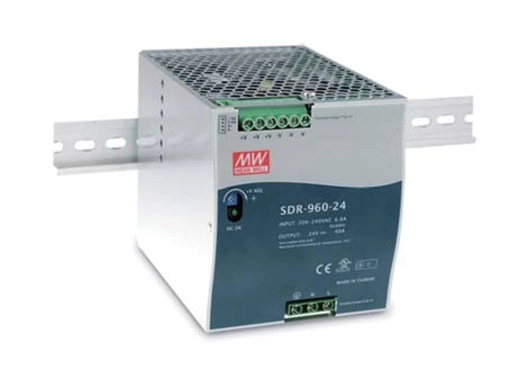

RAIL DIN industrial de saída única 960W com função PFC

NDR-série 960

Entrada AC 180 ~ 264VAC only130% de capacidade de carga de pico 1 design fino de 10mm Conformidade da função PFC ativa embutida para EN61000-3-2 alta eficiência 94% e baixa dissipação de energia.

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Características

● Entrada AC 180 ~ 264VAC apenas

● Capacidade de carga de pico de 130%

● 110mm design slim

● Conformidade da função PFC ativa embutida para EN61000-3-2

● Alta eficiência 94% e baixa dissipação de energia

● Proteções: curto-circuito/sobrecarga/sobre tensão/sobre temperatura

● Refrigeração por convecção de ar livre

● Circuito limitador de corrente constante embutido

● Pode ser instalado no trilho DIN TS-35/7.5 ou 15

● UL508 (equipamento de controle industrial) aprovado

● EN61000-6-2(EN50082-2) nível de imunidade industrial

● Compartilhamento atual até 3840W(3 + 1)

● Contato de relé DC OK embutido

● Teste de queima de carga total de 100%

● 3 anos de garantia

MODELO		SDR-960-24	SDR-960-48
SAÍDA	DC TENSÃO	24V	48V
	ATUAL AVALIADO	40A	20A
	GAMA ATUAL	0 ~ 40A	0 ~ 20A
	POTÊNCIA AVALIADA	960W	960W
	CORRENTE DE PICO	52A	26A
	PODER DE PICO Note.6	1248W (3sec.)
	RIPPLE & RUÍDO (máx.) Note.2	180mVp-p	250mVp-p
	TENSÃO ADJ. GAMA	24 ~ 28V	48 ~ 55V
	TOLERÂNCIA DE TENSÃO Note.3	± 1,0%	± 1,0%
	REGULAMENTO DA LINHA	± 0,5%	± 0,5%
	REGULAMENTO DE CARGA	± 1,0%	± 1,0%
	CONFIGURAÇÃO, TEMPO DE AUMENTO	1000ms, 100ms/230VAC em plena carga
	HOLD UP TIME (Typ.)	14ms / 230VAC em plena carga
ENTRADA	ESCALA DE TENSÃO Note.7	180 ~ 264VAC 254 ~ 370VDC
	GAMA DE FREQUÊNCIA	47 ~ 63Hz
	FATOR DE POTÊNCIA (Typ.)	PF≥ 0,95/230VAC em plena carga
	EFICIÊNCIA (Typ.)	94%	94%
	AC ATUAL (Typ.)	6A/230VAC
	INRUSH ATUAL (Typ.)	COMEÇO FRIO 50A / 230VAC
	VAZAMENTO ATUAL	<3.5mA / 240VAC
PROTEÇÃO		Normalmente funciona dentro de 105 ~ 130% de potência de saída nominal por mais de 3 segundos e, em seguida, desligar a tensão o/p com auto-recuperação após 30 segundos se a condição de carga de pico for removida
	SUPERCARGA	Limitação de corrente constante dentro de 130 ~ 150% de potência de saída nominal por mais de 3 segundos e, em seguida, desligar a tensão o/p, re-ligar para recuperar
	SOBRE A TENSÃO	29 ~ 33V	56 ~ 65V
		Tipo de proteção: Desligamento de tensão o/p, com auto-recuperação ou re-alimentação para recuperar
	SOBRE A TEMPERATURA	Desligamento de tensão o/p, recupera automaticamente após a temperatura cair
FUNÇÃO	DC OK REALY CONTACT CLASSIFICAÇÕES (máx.)	60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5 Carga resistiva
	COMPARTILHAMENTO ATUAL	Por favor, consulte o manual de função
AMBIENTE	TEMP DE TRABALHO. Nota. 5	-30 ~ + 70 (Consulte a "Curva Derating")
	UMIDADE DE TRABALHO	20 ~ 95% RH sem condensação
	TEMP DE ARMAZENAMENTO., HUMIDADE	-40 ~ + 85 °C, 10 ~ 95% RH sem condensação
	TEMP. COEFICIENTE	± 0,03%/°C (0 ~ 50 °C)
	VIBRAÇÃO	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada um ao longo dos eixos X,Y, Z; Montagem: Conformidade com a IEC60068-2-6
SEGURANÇA &	COMEÇAS DE SEGURANÇA	UL508, EN62368-1 TUV, CNS14336-1 BSMI, AS/NZS6238.1, EACTPTC 004 aprovado; (conhecer EN60204-1)
EMC	RETIRAR A TENSÃO	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC O/P-DC OK: 0,5 KVAC
(Nota 4)	RESISTÊNCIA DE ISOLAÇÃO	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25/70% RH
	EMC EMISSÃO Note.8	Conformidade com EN55032 (CISPR32), classe de condução EN61204-3 B, classe de radiação A, EN61000-3-2,-3, EACTPTC 020, BSMI CNS13438
	IMUNIDADE EMC	Conformidade com EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, nível da indústria pesada, critérios A, EACTPTC 020
OUTROS	MTBF	69,8 K hrs min. MIL-HDBK-217F (25 °C)
	DIMENSÃO	110125,2150mm (W * H * D)
	EMBALAGEM	2,47Kg ; 6pcs/15,8Kg/1,55 CUFT
NOTA	1. Parâmetros AII NoT speciaIIy mencionados são medidos na entrada 230VAC, classificação Ioad e 25 °C da temperatura ambiente. 2. RippIe e ruído são medidos em 20MHz de largura de banda usando um fio de par trançado de 12 "terminado com um capacitor paraIIeI de 0,1 uf e 47uf. 3. ToIerance : incIudes configuram toIerance, Iine reguIation e Ioad reguIation. 4. O suporte de potência é considerado um componente que será instalado em um equipamento final. O equipamento finaI deve ser reconfirmado que atende às diretrizes da EMC. 5. InstaIIation cIearances : 40mm na parte superior, 20mm na parte inferior, 5mm no lado esquerdo e direito são recomendados quando Ioaded permanentIy com potência fuII. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma cIearance de 15mm. 6. 3 segundos de potência máxima de pico e a potência média de saída shouId não exceda a taxa de potência. 7. A derivação pode ser necessária em Iow entrada voItage. PIease verifique a curva de derating para mais detalhes. 8. ConsuIt SIGNIFICA BEM para o desnível da radiação cIass B. 9. A temperatura ambiente é de 3,5 a 1000mwithfanIessmodeIsandof 5/1000m com o modo do ventilador para operar uma atitude superior a 2000m(6500ft). . Produto LiabiIity DiscIaimer: Para informações detalhadas, pIease consulte a https://www.meanwell.com/serviceDisclaimer.aspx
