Interruptor de montagem em rack industrial 24*10/100/1000Base-T 4*1G/2.5/10GBase-X SFP L3

Interface

Portas de fibra

Portos RJ45 de cobre

4

24

Ethernet

24*10/100/1000Base-T RJ45 PoE

4*1G/2.5G/10GBase-X SFP

Porto de gestão

1 * RJ45 Porta de console (115200,8,N,1),1 * USB 2.0 para configuração e atualização de firmware

Padrão

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Ethernet

IEEE 802.3ab 1000Base-T Ethernet

IEEE 802.3z 1000Base-X Ethernet

Controle de fluxo IEEE802.3x e pressão de retorno

IEEE 802.1D Spanning Tree Protocol

Protocolo de árvore de abrangência rápida IEEE 802.1w

IEEE 802.1Q VLAN

ITU-T G.8032 ERPS

Controle de rede de autenticação de porta IEEE 802.1X

IEEE 802.1ab LLDP

IEEE 802.3ad LACP

PoE IEEE802.3af

IEEE802.3at PoE

Indicadores LED

P (Indicador de Energia) Desligado: o dispositivo está desligado ou falhou; Ligado: o dispositivo de ligar é normal

S (Indicador de status do sistema)

Piscando: inicialização do dispositivo; On: dispositivo em operação normal

USB (indicador de status USB) Verde

Desligado: unidade flash USB não inserir ou não detectado pelo dispositivo

Em: A unidade flash USB é detectada pelo dispositivo

Piscando: o dispositivo está lendo e escrevendo os dados da unidade flash USB

ALM (Indicador de status de falha) Vermelho

Desligado: Dispositivo no estado normal de trabalho; Ligado: Alarme de falha

1-24 (Indicadores de Portos de Cobre) Verde

Desligado: link de portas para baixo; Ligado: link de portas; Piscando: dados em TX/RX

1-24 (Indicadores de status PoE) Amarelo

Desligado: PoE não está funcionando; Ligado: PoE trabalhando

25-28 (indicadores de portas de fibra) verde

Desligado: link de portas para baixo; Ligado: link de portas; Piscando: dados em TX/RX

Parâmetro de potência

Voltage44-57VDC de entrada (802.3af); 52-57VDC(802.3at); entrada de energia redundante

Corrente de entrada

9A DC entrada Max

Consumo de energia total

Carregamento completo sem PoE≤ 32W; Orçamento de potência PoE ≤ 370W

Conector

2*2-pin bloco terminal removível

Proteção de polaridade reversa

Suporte

Proteção de sobretensão

Suporte

Proteção Over-Atual

Suporte

Funções da camada 2

Agregaçãomporta agregação de porta GE

Suporte 2.5GE agregação

Suporte de agregação estática

Suporte de agregação dinâmica LACP

Até 64 grupos de agregação e até 8 portas por grupo

Características do porto

Suporte IEEE802.3x controle de fluxo,

Contadores de interface de suporte,

Suporte de isolamento do porto,

Espelhamento de porta (um para um, muitos para um)

Detecção de loop de suporte (baseado em porta; baseado em VLAN)

Supressão de tempestade de transmissão de suporte (transmissão; multicast desconhecido; unicast desconhecido)

Mac-Gestão da tabela de endereços

Suporte de gerenciamento estático de endereços do Mac

Suporte dinâmico Mac-endereço de Gestão

Suporte de filtragem Mac-endereço

Suporte limite MAC com base no porto e VLAN

Suporte MAC batendo com base na porta e VLAN

VLAN

Modo de acesso de suporte; Modo de tronco de suporte; Modo híbrido de suporte

Classificação VLAN

VLAN baseado em Mac; VLAN baseado em IP; VLAN baseado em protocolo

GVRP

Modo normal; Modo fixo; Modo proibido

QinQ

QinQ baseado em porta

QinQ baseado em VLAN (empilhamento VLAN; mapeamento VLAN)

QinQ baseado em fluxo

LLDP

LLDP (protocolo de descoberta de camada de link)

Protocolo de rede anel

IEEE802.1D-STP de suporte

IEEE802.1W-RSTP de suporte

IEEE802.1S-MSTP de suporte

Suporte G.8032 protocolo ERPS, anel único, sub-anel e anel principal

Tempo de recuperação ≤ 20ms

L2 Multicast

IGMP SnoopingSupport IGMP bisbilhotando

Endereço do grupo

Endereço do grupo de apoio

Funções de segurança

ACL padrão ACLIP

MAC estender ACL

IP estender ACL

IPv6 ACL

QoS

Suporte QoS Classe, observação

Suporte SP, agendamento de fila WRR

Taxa-limite baseada em porta de entrada

Taxa-limite baseada em porta de saída

QoS baseado em política de suporte

802.1x

Controle de acesso do porto

Controle de acesso de endereço Mac

Servidor RADIUS

Porta-Segurança

Porto-segurança

Guarda de Fonte IP

Porta IP/ligação MAC

ARP-verificar

Suporte de verificação ARP e filtragem de pacotes ARP para usuários ilegais

Controle de acesso

Suporte Telnet/SSH/HTTP/HTTPS controle de acesso do usuário

Funções de gestão & manutenção

Proteção de senha do User ManagementSupport

Suporte de gestão de autorização do usuário

SNMP

Suporte SNMP V1/V2C/V3 versão

Gestão Web

Gestão Web

Suporte HTTP V1.1

Suporte HTTPS

Gestão CLI

Console/gestão de linha de comando Telnet

RMON

Suporte RMON (Monitoramento Remoto) alarme

Atualização de Firmware

Atualização de firmware

Detecção de falha

Ping/Tracerout

Suspiro moribdendo

Suporte transceptor óptico DDM função

Detecção de cabo

Suporte de detecção de cabo de porta de cobre

Gestão PoE

Suporte 802.3af/802.3at

Suporte PD watchdog

Suporte de gestão de prioridade PoE

Suporte Max PoE configuração de energia para cada porta

Suporte de alarme de configuração waterline

Suporte de configuração de energia reservada

NTP

Protocolo de tempo de rede

Dislog/Depuração

Dislog/Depuração

O syslog envia para três servidores

Configuração Importação/Exportação

Suporte de importação/exportação remota FTP/TFTP

Suporte USB importação/exportação

Gerenciamento de partição dupla

Suporte de comutação de partição dupla

Funções do protocolo de aplicação

DHCP SnoopingDHCP bisbilhotando porto fiduciário

Suporte remoto-id/configuração de circuito-id

Opção DHCP-82

Cliente DHCP

Suporte cliente DHCP

Servidor Telnet

Suporte telnet servidor

Cliente Telnet

Suporte cliente telnet

Servidor SSH

Suporte SSH servidor

TACS

Suporte TACACS (o controlador de acesso terminal acessa o sistema de controle)

Sflow

Análise de tráfego de rede de suporte

TFTP

Suporte TFTP Cliente

Funções da camada 3

Envelhecimento da mesa ARPARP

Servidor DHCP

Roteamento IPv4 / IPv6Static

ECMP

Suporte ECMP (roteamento multi-caminho de custo igual)

Suporte a configuração do ECMP Max next-hop

Capacidade de suporte configuração equilibrada

Política de rota

Lista de prefixos IPv4

VRRP

Protocolo de redundância de roteador virtual

Especificação do protocolo de roteamento

RIPRIPv1/v2

OSPFv2

OSPFv2

BGP4

BGP4

ECMP recursivo de roteamento de suporte BGP

Suporte para visualizar o número de vizinhos e estado para cima/para baixo

IS-IS

IS-ISv4

Entrada de roteamento

13K

Características de comutação

Capacidade de comutação 128Gbps

Taxa de encaminhamento de pacotes

190.4Mpps

Tabela de endereço MAC

16K

VLAN

4K

Tampão

12Mbit

Atraso de encaminhamento

<5us

Quadro Jumbo

Suporte 10Kbytes

MDX/MIDX

Suporte

Cão de guarda

Suporte

Estrutura mecânica

Capa ProtectionIP40

Método de instalação

Rack montável

Dimensão (W x D x H)

440*45*280mm

Peso

5,3 kg

Ambiente operacional

Temperatura de operação-40 °C ~ + 75 °C

Temperatura de armazenamento

-40 °C ~ + 85 °C

Humidade relativa

Humidade da operação: 10%-90% RH; Humidade de armazenamento: 5%-95% RH

Padrão industrial

EMSSurge proteção do poder: IEC 61000-4-5 DC: 6KV/6KV (8/20us)

Proteção contra surtos de portas Ethernet: IEC 61000-4-5 6KV/2KV(10/700us)

RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m

EFT: IEC 61000-4-4 4K/2K

CS: IEC 61000-4-6 10V

ESD: IEC 61000-4-2

Contato: 8K; Ar: 15K

EMI

FCC Parte 15B Classe A

Choque

IEC 60068-2-27

Queda livre

IEC 60068-2-32

Vibração

IEC 60068-2-6

Certificação

CCC/CE/UKCA/RoHS/REACH/FCC

MTBF

> 200.000 horas

Garantia

5 anos

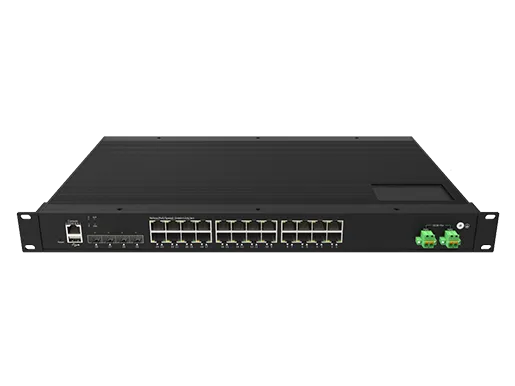

IRSL3M-04X24GP-2DU-L

Interruptor Ethernet gerenciado industrial L3 de montagem em rack

Portos RJ45 PoE 24x100/1000M

Uplink 4X1G/2.5G/10G portas SFP

Entrada DC44-57V dupla;
