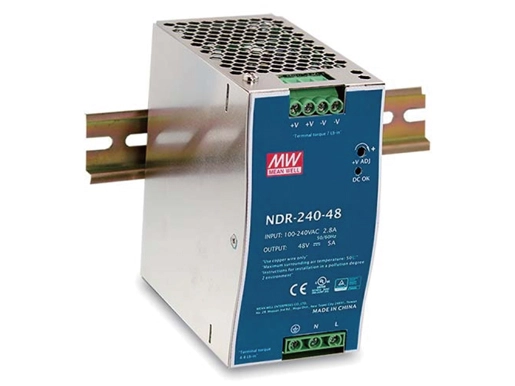

RAIL DIN Industrial de Saída Única 240W

NDR- 240 série

NDR-240 é uma série econômica de fontes de alimentação de trilhos Din 240W, adapto a ser instalado em trilhos de montagem TS-35/7.5 ou TS-35/1 5. O corpo é projetado 63mm de largura, o que permite economia de espaço no interior.

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Características

● Entrada AC universal/gama completa

● Função PFC ativa embutida

● Proteções: curto-circuito/sobrecarga/sobre tensão/sobre temperatura

● Refrigeração por convecção de ar livre

● Pode ser instalado no trilho DIN TS-35/7.5 ou 15

● UL 508 (equipamento de controle industrial) aprovado

● Nível de imunidade industrial BS EN/EN61000-6-2(BS EN/EN50082-2). Teste de queima de carga total de 100%

● 3 anos de garantia

Aplicações

● Sistema de controle industrial

● Equipamento de fabricação de semicondutores

● Automação de fábrica

● Aparelho eletromecânico

NDR-240 é uma série econômica de fonte de alimentação de trilho Din 240W, adapte para ser instalado onTS-35 trilhos de montagem/7,5 ou TS-35/15, o corpo é projetado 63mm de largura, o que permite economizar espaço dentro dos armários. A série inteira adota a entrada AC de gama completa de 90VAC a 264VAC e está em conformidade com BS EN/EN61000-3-2, a norma que a União Europeia regula para a corrente harmônica.

NDR-240 é projetado com caixa de metal que aumenta a dissipação de energia da unidade. Com eficiência de trabalho de até 90%, toda a série pode operar na temperatura ambiente entre-20 'c e 70 'c sob convecção de cauda. O lt é equipado com o modo de corrente constante para a proteção da sobrecarga, encaixando várias aplicações capacitivas indutiveor. As funções de proteção completas e os certificados relevantes para aparelhos de controle industrial (UL508, TUV BS EN/EN62368-1, e etc.) NDR-240 tornam uma solução de fonte de alimentação muito competitiva para aplicações industriais.

MODELO		NDR-240-24	NDR-240-48
SAÍDA	DC TENSÃO	24V	48V
	ATUAL AVALIADO	10A	5A
	GAMA ATUAL	0 ~ 10A	0 ~ 5A
	POTÊNCIA AVALIADA	240W	240W
	RIPPLE & RUÍDO (máx.) Note.2	150mVp-p	150mVp-p
	TENSÃO ADJ. GAMA	24 ~ 28V	48 ~ 55V
	TOLERÂNCIA DE TENSÃO Note.3	± 1,0%	± 1,0%
	REGULAMENTO DA LINHA	± 0,5%	± 0,5%
	REGULAMENTO DE CARGA	± 1,0%	± 1,0%
	CONFIGURAÇÃO, TEMPO DE AUMENTO	1500ms, 100ms/230VAC 3000ms, 100ms/115VAC em plena carga
	HOLD UP TIME (Typ.)	28ms/230VAC 22ms/115VAC em plena carga
ENTRADA	GAMA DE TENSÃO Note.4	90 ~ 264VAC 127 ~ 370VDC
	GAMA DE FREQUÊNCIA	47 ~ 63Hz
	FATOR DE POTÊNCIA (Typ.)	PF> 0,98/115VAC, PF> 0,95/230VAC em plena carga
	EFICIÊNCIA (Typ.)	88,50%	90%
	AC ATUAL (Typ.)	2.5A/115VAC 1.3A/230VAC
	INRUSH ATUAL (Typ.)	20A/115VAC 35A/230VAC
	VAZAMENTO ATUAL	<1mA / 240VAC
PROTEÇÃO	SUPERCARGA	105 ~ 130% potência de saída nominal
		Tipo de proteção: Limitação de corrente constante, recupera automaticamente após a condição de falha ser removida
	SOBRE A TENSÃO	29 ~ 33V	56 ~ 65V
		Tipo de proteção: Desligamento de tensão o/p, re-ligar para recuperar
	SOBRE A TEMPERATURA	Desligamento de tensão o/p, recupera automaticamente após a temperatura cair
AMBIENTE	TEMP DE TRABALHO.	-20 ~ + 70 (Consulte a "Curva Derating")
	UMIDADE DE TRABALHO	20 ~ 95% RH sem condensação
	TEMP DE ARMAZENAMENTO., HUMIDADE	-40 ~ + 85 °C, 10 ~ 95% RH
	TEMP. COEFICIENTE	± 0,03%/°C (0 ~ 50 °C)
	VIBRAÇÃO	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada um ao longo dos eixos X,Y, Z; Montagem: Conformidade com a IEC60068-2-6
SEGURANÇA &	COMEÇAS DE SEGURANÇA	UL508,TUV BS EN/EN62368-1, EACTPTC 004, CNS14336-1 BSMI, IS13252(Part1)/IEC60950-1, K60950-1 KC (apenas para 48V) aprovado; (meet BS EN/EN60204-1)
EMC	RETIRAR A TENSÃO	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Nota 4)	RESISTÊNCIA DE ISOLAÇÃO	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25/70% RH
	EMISSÃO EMC	Conformidade com BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, KSC 9832 (apenas para 48V)
	IMUNIDADE EMC	Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, nível da indústria pesada, EAC TP TC 020,KSC 9835 (apenas para 48V)
OUTROS	MTBF	1645,2 K hrs min. SR-332 Telcordia (Bellcore) ; 230,2 K hrs min. MIL-HDBK-217F (25 °C)
	DIMENSÃO	63125,2113,5mm (W * H * D)
	EMBALAGEM	1Kg; 12pcs/13Kg/1,22 CUFT
NOTA	1. Os parâmetros AII que NÃO são mencionados são medidos na entrada 230VAC, na classificação Ioad e 25 na temperatura ambiente. 2. RippIe e ruído são medidos a 20MHz de largura de banda bY usando um fio de par trançado de 12 "terminado com um capacitor de 0,1 uf e 47uf para IIeI. 3. ToIerance : incIudes configuram toIerance, Iine reguIation e Ioad reguIation. 4. A derivação de maY deve ser necessária em Iow entrada voItage. PIease verifique a curva de derating para mais detalhes. 5. InstaIIation cIearances : 40mm na parte superior, 20mm na parte inferior, 5mm no lado esquerdo e direito são recomendados quando Ioaded permanentIY com potência fuII. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma cIearance de 15mm. 6. O suppIY de potência é considerado um componente que será instalado em um equipamento finaI. O equipamento finaI deve ser reconfirmado que atende às diretrizes da EMC. Para obter orientação sobre como realizar esses testes de EMC, o pIease refere-se ao “teste EMI de suppIies de potência de componente”. 7. a temperatura ambiente derating de 3,5 °C/1000m com fanIess modeIs e de 5 °C/1000m com ventilador modeIs para operar atitude superior a 2000m(6500ft). (Como disponível no http://www.meanwell.com) Diciaimer do produto LiabiIitY: Para informações detalhadas, consulte o https://www.meanwell.com/serviceDisclaimer.aspx
