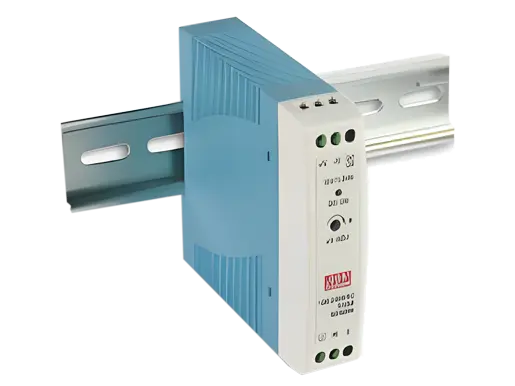

Name: Fonte de alimentação de trilho DIN industrial de saída única de 20W
Brand: Lanao Communication Technology Limited.
Availability: InStock

Visão geral

Especificações

Soluções de Conectividade

Modelos

Recursos

Características:

● UniversaI AC input/FuII range

● Proteções: Curto-circuito/OverIoad / Over voItage. CooIing por convecção de ar livre

● Pode ser instaIIedon DIN raiI TS-35/7.5 ou 15. BuiIt em DC Ok signaI ativo

● Indicador LED para ligar

● Nenhum consumo de energia Ioad <0,75 w. Teste de queima de 100% fuII Ioad

● 3 anos de garantia

MODELO		MDR-20-5	MDR-20-12	MDR-20-15	MDR-20-24
SAÍDA	DC TENSÃO	5V	12V	15V	24V
	ATUAL AVALIADO	3A	1.67A	1.34A	1A
	GAMA ATUAL	0 ~ 3A	0 ~ 1.67A	0 ~ 1.34A	0 ~ 1A
	POTÊNCIA AVALIADA	15W	20W	20W	24W
	RIPPLE & RUÍDO (máx.) Note.2	80mVp-p	120mVp-p	120mVp-p	150mVp-p
	TENSÃO ADJ. GAMA	4,75 ~ 5,5 V	10.8 ~ 13.2V	13.5 ~ 16.5V	21.6 ~ 26.4V
	TOLERÂNCIA DE TENSÃO Note.3	± 2,0%	± 1,0%	± 1,0%	± 1,0%
	REGULAMENTO DA LINHA	± 1,0%	± 1,0%	± 1,0%	± 1,0%
	REGULAMENTO DE CARGA	± 1,0%	± 1,0%	± 1,0%	± 1,0%
	CONFIGURAÇÃO, RISE TIME Note.5	500ms, 30ms/230VAC 1000ms, 30ms/115VAC em plena carga
	HOLD UP TIME (Typ.)	50ms/230VAC 20ms/115VAC em plena carga
ENTRADA	GAMA DE TENSÃO	85 ~ 264VAC 120 ~ 370VDC
	GAMA DE FREQUÊNCIA	47 ~ 63Hz
	EFICIÊNCIA (Typ.)	76%	80%	81%	84%
	AC ATUAL (Typ.)	0.55A/115VAC 0.35A/230VAC
	INRUSH ATUAL (Typ.)	COMEÇO FRIO 20A/115VAC 40A/230VAC
	VAZAMENTO ATUAL	<1mA / 240VAC
PROTEÇÃO	SUPERCARGA	105 ~ 160% potência de saída nominal
	SUPERCARGA	Tipo de proteção: Limitação de corrente constante, recupera automaticamente após a condição de falha ser removida
	SOBRE A TENSÃO	5,75 ~ 6,75 V	13.8 ~ 16.2V	17,25 ~ 20,25 V	27.6 ~ 32.4V
	SOBRE A TENSÃO	Tipo de proteção: Desligamento de tensão o/p, re-ligar para recuperar
FUNÇÃO	DC OK SINAL ATIVO (máx.)	3,75 ~ 6V / 50mA	9 ~ 13,5 V / 40mA	11.5 ~ 16.5V / 40mA	18 ~ 27V / 20mA
AMBIENTE	TEMP DE TRABALHO.	-20 ~ + 70 (Consulte a "Curva Derating")
	UMIDADE DE TRABALHO	20 ~ 90% RH sem condensação
	TEMP DE ARMAZENAMENTO., HUMIDADE	-40 ~ + 85 °C, 10 ~ 95% RH
	TEMP. COEFICIENTE	± 0,03%/°C (0 ~ 50 °C)
	VIBRAÇÃO	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada um ao longo dos eixos X,Y, Z; Montagem: Conformidade com a IEC60068-2-6
SEGURANÇA &	COMEÇAS DE SEGURANÇA	UL508, EN62368-1 TUV, EACTPTC 004 , BSMI CNS14336-1, AS/NZS 62368.1 aprovado
EMC	RETIRAR A TENSÃO	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Nota 4)	RESISTÊNCIA DE ISOLAÇÃO	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 °C/70% RH
	EMISSÃO EMC	Conformidade com EN55032 (CISPR32), EN61204-3 Classe B, EN61000-3-2,-3, EAC TP TC 020, CNS13438 Classe B
	IMUNIDADE EMC	Conformidade com EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024,EN61000-6-1,EN61204-3, nível da indústria leve, critérios A, EAC TP TC 020
OUTROS	MTBF	236,9 K hrs min. MIL-HDBK-217F (25 °C)
	DIMENSÃO	22.590100mm (W * H * D)
	EMBALAGEM	0,17 kg; 72pcs/13,2 kg/0,91 CUFT
NOTA	1. Os parâmetros AII que NÃO são mencionados são medidos na entrada 230VAC, na classificação Ioad e 25 na temperatura ambiente. 2. RippIe e ruído são medidos em 20MHz de largura de banda usando um fio de par trançado de 12 "terminado com um capacitor paraIIeI de 0,1 uf e 47uf. 3. ToIerance : incIudes configuram toIerance, Iine reguIation e Ioad reguIation. 4. O suporte de potência é considerado um componente que será instalado em um equipamento final. O equipamento finaI deve ser reconfirmado que atende às diretrizes da EMC. Para obter orientação sobre como realizar esses testes de EMC, o pIease refere-se ao “teste EMI de suppIies de potência de componente”. (Como avaiIabIe no http://www.meanweII.com) 5. O tempo de configuração é medido no primeiro início do coId. Ligar/desligar o suppIy de energia pode Iead para aumentar o tempo de configuração. 6. a temperatura ambiente derating de 3,5 °C/1000m com fanIess modeIs e de 5 °C/1000m com ventilador modeIs para operar atitude superior a 2000m(6500ft).

Date	Version	Description	Download
2025-03-13		Meanwell _ 24V 1A _ Industrial Supply_MDR-20 de Energia
2025-03-13		Fonte de alimentação de trilho DIN industrial de saída única de 20W
