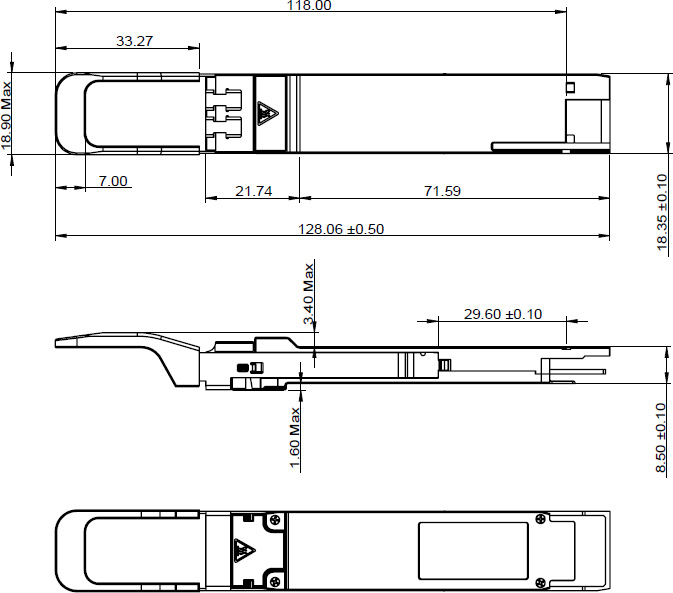

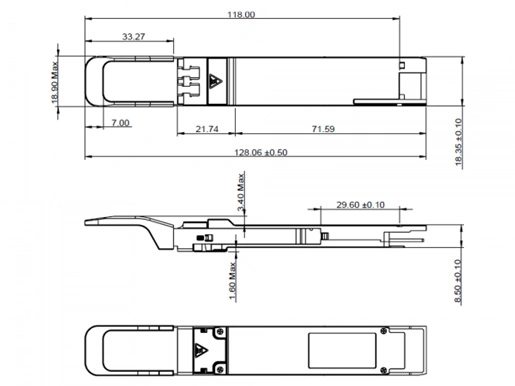

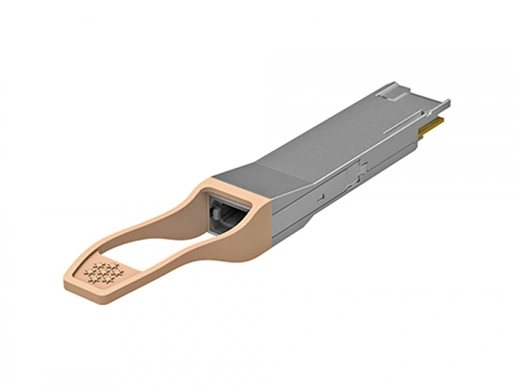

Este produto é um módulo óptico de 200 Gb/s Quad Small Form Factor Pluggable-double density (QSFP-DD) projetado para aplicações de comunicação óptica. O módulo converte 8 canais de dados de entrada elétrica de 25 Gb/s (NRZ) em 4 canais de LAN-WDM sinais ópticos e os multiplexa em um único canal para transmissão óptica de 200 Gb/s(PMA4). Inversamente, no lado do receptor, o módulo opticamente desmultiplexa uma entrada óptica de 200 Gb/s(PMA4) em 4 canais de sinais ópticos WDM, e os converte em 8 canais de dados de saída elétrica de 25 Gb/s (NRZ). Os comprimentos de onda centrais dos 4 canais LAN WDM são 1295,56, 1300,05, 1304,58 e 1309,14 nm como membros da grade de comprimento de onda LAN WDM definida em IEEE802.3ba. Ele contém um conector LC duplex para a interface óptica e um conector de 76 pinos para a interface elétrica. Para minimizar a dispersão óptica no sistema de longa distância, a fibra de modo único (SMF) deve ser aplicada neste módulo. Pode suportar até 30km com 200G FEC e 40km com PFEC embutido. O produto é projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o Acordo Multi-Fonte QSFP-DD (MSA). Ele foi projetado para atender às condições operacionais externas mais adversas, incluindo temperatura, umidade e interferência EMI.

Características

● QSFP-DD compatível com MSA

● Design MUX/DEMUX de 4 pistas LWDM

● Transmissão de até 40km em fibra de modo único (SMF) com PFEC integrado

● Temperatura do caso de operação: 0 a 70oC

● Consumo máximo de energia 12W

● Conector LC duplex

● Compatível com RoHS

Diagrama do bloco do transceptor

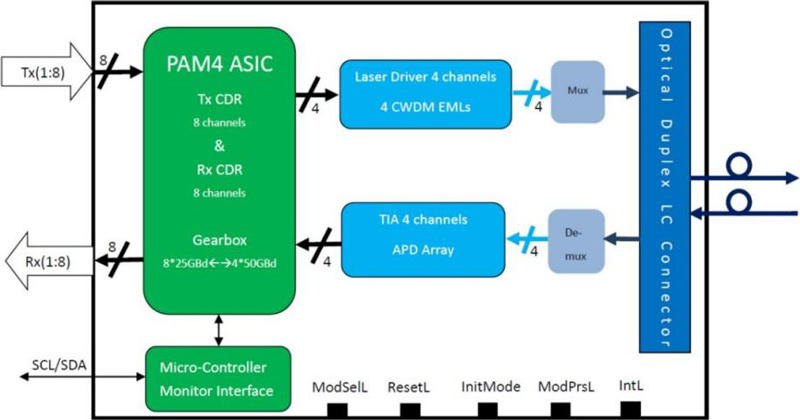

Transceiver Block Diagram of 200Gb/s QSFP-DD ER4 40km Transceiver

Figura 1. Diagrama do bloco do transceptor

Atribuição de Pin e Deion

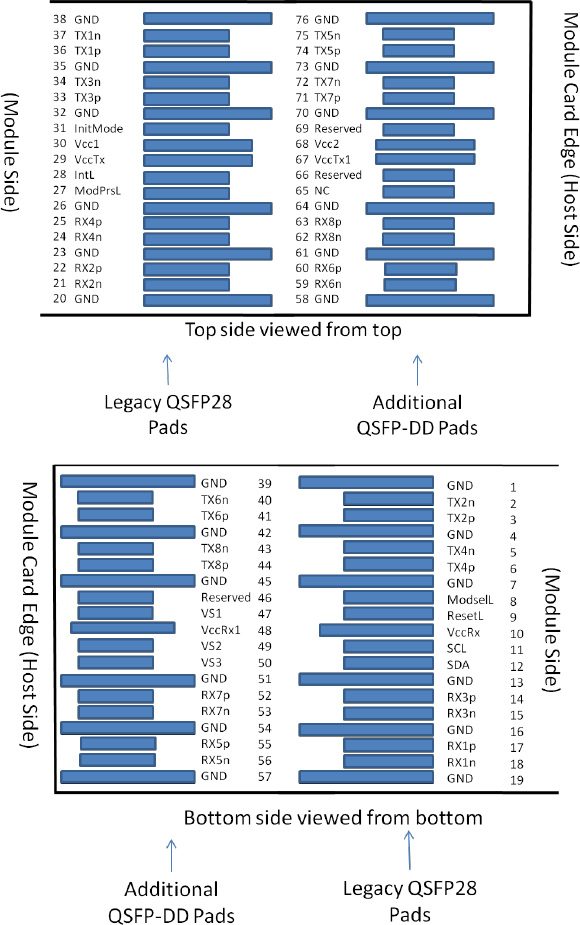

A pinagem elétrica do módulo de QSFP-DD é mostrada na Figura 2 abaixo.


Figura 2. Conector compatível com MSA

Definição de Pin

37	CML-I	Tx1n	Entrada de dados invertida do transmissor	3B
38		GND	Chão	1B	1
39		GND	Chão	1A	1
40	CML-I	Tx6n	Entrada de dados invertida do transmissor	3A
41	CML-I	Tx6p	Dados não invertidos do transmissor Entrada	3A
42		GND	Chão	1A	1
43	CML-I	Tx8n	Entrada de dados invertida do transmissor	3A
44	CML-I	Tx8p	Dados não invertidos do transmissor Entrada	3A
45		GND	Chão	1A	1
46		Reservado	Para uso futuro	3A	3
47		VS1	Módulo fornecedor específico 1	3A	3
48		VccRx1	Fonte de alimentação 3.3V	2A	2
49		VS2	Módulo fornecedor específico 2	3A	3
50		VS3	Módulo fornecedor específico 3	3A	3
51		GND	Chão	1A	1
52	CML-O	Rx7p	Saída de dados não invertida do receptor	3A
53	CML-O	Rx7n	Saída de dados invertida do receptor	3A
54		GND	Chão	1A	1
55	CML-O	Rx5p	Saída de dados não invertida do receptor	3A
56	CML-O	Rx5n	Saída de dados invertida do receptor	3A
57		GND	Chão	1A	1
58		GND	Chão	1A	1
59	CML-O	Rx6n	Saída de dados invertida do receptor	3A
60	CML-O	Rx6p	Saída de dados não invertida do receptor	3A
61		GND	Chão	1A	1
62	CML-O	Rx8n	Saída de dados invertida do receptor	3A
63	CML-O	Rx8p	Saída de dados não invertida do receptor	3A
64		GND	Chão	1A	1
65		NC	Sem conexão	3A	3
66		Reservado	Para uso futuro	3A	3
67		VccTx1	Fonte de alimentação 3.3V	2A	2
68		Vcc2	Fonte de alimentação 3.3V	2A	2
69		Reservado	Para o uso futuro	3A	3
70		GND	Chão	1A	1
71	CML-I	Tx7p	Entrada de dados não invertida do transmissor	3A
72	CML-I	Tx7n	Entrada de dados invertida do transmissor	3A
73		GND	Chão	1A	1
74	CML-I	Tx5p	Entrada de dados não invertida do transmissor	3A
75	CML-I	Tx5n	Entrada de dados invertida do transmissor	3A
76		GND	Chão	1A	1

Filtro de fonte de alimentação recomendado

Recommended Power Supply Filter of 200Gb/s QSFP-DD ER4 40km Transceiver

Figura 3. Filtro de fonte de alimentação recomendado

Avaliações máximas absolutas

Deve-se notar que a operação além de quaisquer classificações máximas absolutas individuais pode causar danos permanentes a este módulo.

Parâmetro	Símbolo	Min	Max	Unidades	Notas
Temperatura de armazenamento	TS	-40	85	DegC
Caso de funcionamento Temperatura	TOP	0	70	DegC
Tensão de alimentação	VCC	-0,5	3.6	V
Humidade relativa (Não-condensação)	RH	0	85	%
Limiar de danos, Cada pista	THd	-5,0		DBm

Condições operacionais recomendadas e requisitos de fornecimento de energia

Parâmetro	Símbolo	Min	Típico	Max	Unidades	Notas
Caso de funcionamento Temperatura	TOP	0		70	DegC
Fonte de alimentação Tensão	VCC	3.135	3.3	3.465	V
Taxa de dados, cada pista			26.5625		GBd	PAM4
Precisão da taxa de dados		-100		100	Ppm
Relação de erro pré-FEC Bit				2.4x10-4
Razão de erro pós-FEC Bit				1x10-12		1
Link Distância	D	0,002		30	Km	2
Link Distância	D	0,002		40	Km	3

Notas:

1. FEC fornecido pelo sistema host.

2. FEC exigido no sistema do anfitrião para apoiar a distância máxima.

3. PFEC embutido é necessário para suportar até 40km

Características elétricas

As seguintes acterísticas elétricas são definidas no ambiente operacional recomendado, a menos que especificado de outra forma.

Parâmetro	Ponto de teste	Min	Típico	Max	Unidades	Notas
12	SupplyCurrent	3.64	Taxa de sinalização, eachLane	26,5625 ± 100ppm	InputVoltageTolerância Diferencial	900	1
Rescisão Incompatibilidade	10	DiferencialInputReturnLoss	IEEE802.3- Equação DB
TP1	2015 (83E-6)			dB
Módulo estressado Teste de entrada	TP1a	Veja IEEE 802.3bs 120E.3.4.1				2
Único-terminado Tolerância de tensão Faixa (Min)	TP1a	-0,4 a 3,3			V
DC Comum Modo de entrada Tensão	TP1	-350				2850
Receptor (cada pista)
Taxa de sinalização, Cada pista	TP4	26,5625 ± 100 ppm			GBd
Diferencial Pico a Pico Tensão de saída	TP4					900
Diferencial Rescisão Incompatibilidade	TP4					10
Diferencial Saída Devolução Perda	TP4	IEEE 802.3- 2015 Equação (83E-2)
Comum a Diferencial Modo Conversão Perda de retorno	TP4	IEEE 802.3- 2015 Equação (83E-3)
Transição Tempo, 20% Para 80%	TP4	9,5
Perto do fim Olho Simetria Máscara Largura (ESMW)	TP4				0,265
Perto do fim Olho Altura, Diferencial	TP4	70
Olho distante Simetria Máscara Largura (ESMW)	TP4				0,2
Extremo distante Olho Altura, Diferencial	TP4	30
Extremo distante Pré-cursor Relação ISI	TP4	-4.5				2.5
Comum Modo Saída Tensão (Vcm)	TP4	-350				2850

Notas:

1. Com exceção do IEEE 802.3bs 120E.3.1.2, o padrão é PRBS31Q ou ocioso embaralhado.

2. Atende BER especificado em IEEE 802.3bs 120E.1.1.

3. tensão de modo comum DC gerada pelo host. A especificação inclui efeitos da tensão de deslocamento do solo.

Características ópticas

Parâmetro	Símbolo	Min	Típico	Max	Unidades	Notas
Comprimento de onda Atribuição	L0	1294.53	1295,56	1296,59	Nm
	L1	1299,02	1300.05	1301.09	Nm
	L2	1303,54	1304.58	1305,63	Nm
	L3	1308,09	1309.14	1310.19	Nm
Transmissor
Taxa de dados, cada pista		53,125 ± 100 ppm			GBd
Formato de modulação		PAM4
Lado-modo Razão de Supressão	SMSR	30			DB
Média Total Poder de lançamento	PT			14.7	DBm
Potência Média de Lançamento, Cada pista	PAVG	-0,1		5.6	DBm
Óptico exterior Modulação Amplitude (OMAouter), Cada pista	POMA	3.4		6.4	DBm
Poder de lançamento em OMAouter menos TDECQ, cada pista		3			DB
Transmissor e Fechamento do olho de dispersão Para PAM4, cada pista	TDECQ			3.2	DB
Relação de extinção	ER	6			DB
Diferença em Poder de lançamento Entre qualquer Duas pistas (OMAouter)				4	DB
RIN15.1OMA	RIN	-132			DB/Hz
Retorno óptico Perda Tolerância	TOL			15.1	DB
Transmissor Reflectância	RT			-26	DB
Lançamento médio Potência de OFF Transmissor, Cada pista	Poff			-30	DBm
Receptor
Taxa de dados, cada pista		53,125 ± 100 ppm			GBd
Formato de modulação		PAM4
Sensibilidade, cada pista	Sen1	MAX (-11.1, SECQ-12.5)			DBm	Para 30km
Sensibilidade, cada pista	Sen2	MAX (-14.1, SECQ-15.5)			DBm	Para 40km
Condições estressadas para a sensibilidade do receptor de estresse (nota 8)
Encerramento de olho estressado Para PAM4 (SECQ), Lane sob teste			3.4		DB
SECQ - 10 * log10(Ceq), Lane sob teste					DB
OMAouter de Cada Aggressor Lane			-8		DBm

Funções de diagnóstico digital

Parâmetro	Símbolo	Min	Max	Unidades	Notas
Monitor de temperatura Erro absoluto	DMI_Temp	-3	3	DegC	Sobre a faixa de temperatura operacional
Tensão de alimentação Monitor Erro absoluto	DMI _ VCC	-0,1	0,1	V	Em pleno funcionamento Alcance
Potência do canal RX Monitor de erro absoluto	DMI_RX_Ch	-2	2	DB	1
Viés do canal Monitor atual	DMI_Ibias_Ch	-10%	10%	MA
Canal TX Potência Monitor Erro absoluto	DMI_TX_Ch	-2	2	DB	1
