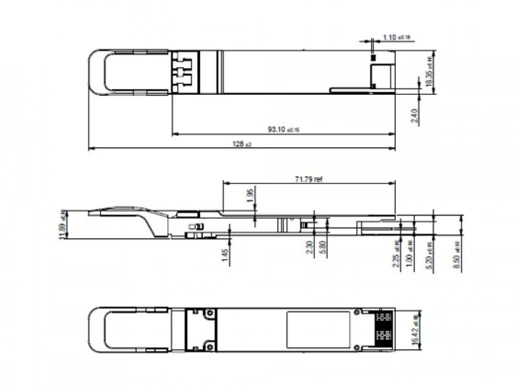

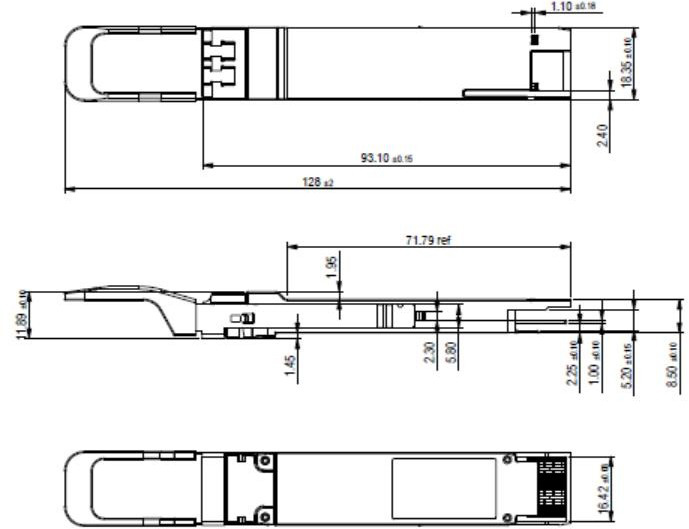

Este produto é um módulo de transceptor de 200 Gb/s projetado para aplicações de comunicação óptica de 10km. O design é compatível com o padrão IEEE802.3bs 200GBASE-LR4. Para a interface elétrica 200GAUI-8, o módulo converte 8 canais de entrada (ch) de dados elétricos de 25 Gb/s em 4 canais de sinais ópticos LWDM e os multiplexa em um único canal para 200 Gb/s (PAM4) transmissão óptica. Inversamente, no lado do receptor, o módulo desmultiplexa opticamente uma entrada de 200 Gb/s(PAM4) em 4 canais LWDM de sinais e os converte em 8 canais de saída de dados elétricos. Para a interface elétrica 200GAUI-4, o módulo converte 4 canais de entrada (ch) de dados elétricos de 50 Gb/s em 4 canais de sinais ópticos LWDM e os multiplexa em um único canal para 200 Gb/s (PAM4) transmissão óptica. Inversamente, no lado do receptor, o módulo desmultiplexa opticamente uma entrada de 200 Gb/s(PAM4) em 4 canais LWDM de sinais e os converte em 4 canais de saída de dados elétricos. Os comprimentos de onda centrais dos 4 canais LWDM. Ele contém um conector LC duplex para a interface óptica e um conector de 76 pinos para a interface elétrica. Para minimizar a dispersão óptica no sistema de longa distância, a fibra de modo único (SMF) deve ser aplicada neste módulo. O host FEC é necessário para suportar transmissão de fibra de até 10km. O produto é projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o Acordo Multi-Fonte QSFP-DD (MSA). Ele foi projetado para atender às condições operacionais externas mais adversas, incluindo temperatura, umidade e interferência EMI.

Características

● Compatível com IEEE802.3bs

● QSFP-DD compatível com MSA

● Design MUX/DEMUX de 4 pistas LWDM

● Suporta taxa de bits agregada de 212,5 Gb/s

● Transmissão de até 10km em fibra de modo único (SMF) com FEC

● Temperatura do caso de operação: 0 a 70oC

● Interface elétrica 200GAUI-8 e 200GAUI-4

● Consumo máximo de energia 10.8W

● Conector duplex LC

● Compatível com RoHS

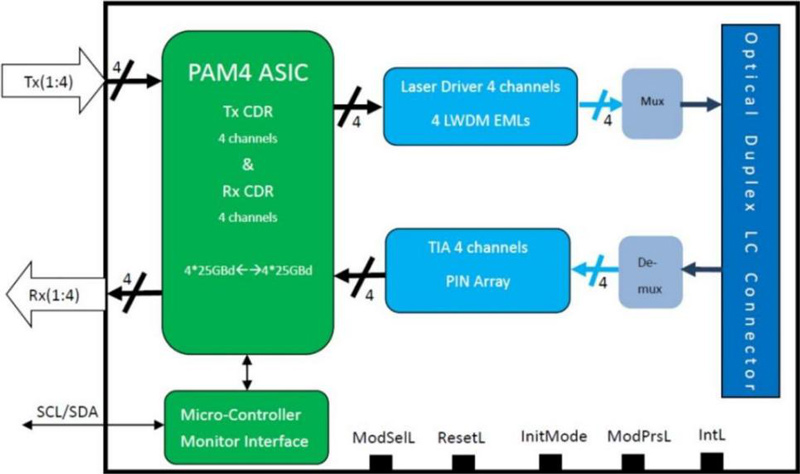

Diagrama do bloco do transceptor

Para 200GAUI-8

Transceiver Block Diagram of 200G QSFP-DD LR4 1310nm 10km_LA-OT-200G-LR4

Para 200GAUI-4

Transceiver Block Diagram of 200G QSFP-DD LR4 1310nm 10km_LA-OT-200G-LR4

Figura 1. Diagrama do bloco do transceptor

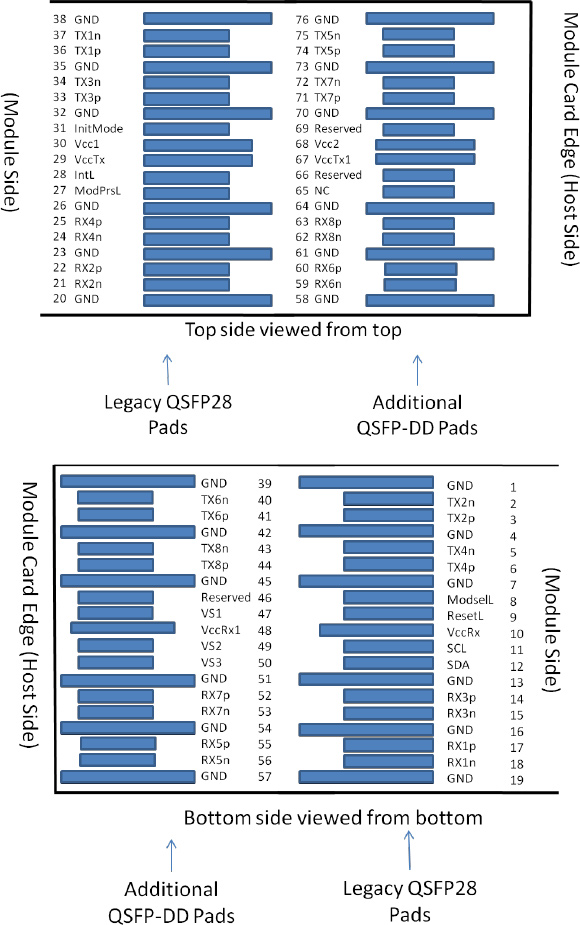

Atribuição de Pin e Deion

Pin Assignment and Deion of 200G QSFP-DD LR4 1310nm 10km_LA-OT-200G-LR4

Figura 2. Conector compatível com MSA

Definição de Pin

Pino	Lógica	Símbolo	Deion	Sequência de plugue	Notas
1		GND	Chão	1B	1
2	CML-I	Tx2n	Entrada de dados invertida do transmissor	3B
3	CML-I	Tx2p	Entrada de dados não invertida do transmissor	3B
4		GND	Chão	1B	1
5	CML-I	Tx4n	Entrada de dados invertida do transmissor	3B
6	CML-I	Tx4p	Entrada de dados não invertida do transmissor	3B
7		GND	Chão	1B	1
8	LVTTL-I	ModSelL	Módulo Selecionar	3B
9	LVTTL-I	ResetL	Módulo Reset	3B
10		VccRx	3.3V Receptor da fonte de alimentação	2B	2
11	LVCMOS- I/O	SCL	Relógio de interface serial de 2 fios	3B
12	LVCMOS- I/O	SDA	Dados de interface serial de 2 fios	3B
13		GND	Chão	1B	1
14	CML-O	Rx3p	Saída de dados não invertida do receptor	3B
15	CML-O	Rx3n	Saída de dados invertida do receptor	3B
16	GND	Chão	1B		1
17	CML-O	Rx1p	Saída de dados não invertida do receptor	3B
18	CML-O	Rx1n	Saída de dados invertida do receptor	3B
19		GND	Chão	1B	1
20		GND	Chão	1B	1
21	CML-O	Rx2n	Saída de dados invertida do receptor	3B
22	CML-O	Rx2p	Saída de dados não invertida do receptor	3B
23		GND	Chão	1B	1
24	CML-O	Rx4n	Saída de dados invertida do receptor	3B
25	CML-O	Rx4p	Saída de dados não invertida do receptor	3B
26		GND	Chão	1B	1
27	LVTTL-O	ModPrsL	Módulo Presente	3B
28	LVTTL-O	IntL	Interromper	3B
29		VccTx	Transmissor de fonte de alimentação 3.3V	2B	2
30		Vcc1	3.3V Fonte de alimentação	2B	2
31	LVTTL-I	InitMode	Modo de inicialização; Em aplicativos QSFP legados, o teclado InitMode é Chamado LPMODE	3B
32		GND	Chão	1B	1
33	CML-I	Tx3p	Entrada de dados não invertida do transmissor	3B
34	CML-I	Tx3n	Entrada de dados invertida do transmissor	3B
35		GND	Chão	1B	1
36	CML-I	Tx1p	Entrada de dados não invertida do transmissor	3B
37	CML-I	Tx1n	Entrada de dados invertida do transmissor	3B
38		GND	Chão	1B	1
39		GND	Chão	1A	1
40	CML-I	Tx6n	Entrada de dados invertida do transmissor	3A
41	CML-I	Tx6p	Entrada de dados não invertida do transmissor	3A
42		GND	Chão	1A	1
43	CML-I	Tx8n	Entrada de dados invertida do transmissor	3A
44	CML-I	Tx8p	Entrada de dados não invertida do transmissor	3A
45		GND	Chão	1A	1
46		Reservado	Para uso futuro	3A	3
47		VS1	Módulo fornecedor específico 1	3A	3
48		VccRx1	Fonte de alimentação 3.3V	2A	2
49		VS2	Módulo fornecedor específico 2	3A	3
50		VS3	Módulo fornecedor específico 3	3A	3
51		GND	Chão	1A	1
52	CML-O	Rx7p	Saída de dados não invertida do receptor	3A
53	CML-O	Rx7n	Saída de dados invertida do receptor	3A
54		GND	Chão	1A	1
55	CML-O	Rx5p	Saída de dados não invertida do receptor	3A
56	CML-O	Rx5n	Saída de dados invertida do receptor	3A
57		GND	Chão	1A	1
58		GND	Chão	1A	1
59	CML-O	Rx6n	Saída de dados invertida do receptor	3A
60	CML-O	Rx6p	Saída de dados não invertida do receptor	3A
61		GND	Chão	1A	1
62	CML-O	Rx8n	Saída de dados invertida do receptor	3A
63	CML-O	Rx8p	Saída de dados não invertida do receptor	3A
64		GND	Chão	1A	1
65		NC	Sem conexão	3A	3
66		Reservado	Para uso futuro	3A	3
67		VccTx1	Fonte de alimentação 3.3V	2A	2
68		Vcc2	Fonte de alimentação 3.3V	2A	2
69		Reservado	Para o uso futuro	3A	3
70		GND	Chão	1A	1
71	CML-I	Tx7p	Entrada de dados não invertida do transmissor	3A
72	CML-I	Tx7n	Entrada de dados invertida do transmissor	3A
73		GND	Chão	1A	1
74	CML-I	Tx5p	Entrada de dados não invertida do transmissor	3A
75	CML-I	Tx5n	Entrada de dados invertida do transmissor	3A
76		GND	Chão	1A	1

Notas:

1. GND é o símbolo para o sinal e a fonte (poder) comum para módulos QSFP-DD. Todos são comuns dentro do módulo de QSFP-DD e todas as tensões do módulo são referenciadas a esse potencial, a menos que indicado de outra forma. Conecte-os diretamente ao plano de terra comum do sinal da placa do anfitrião.

2. VccRx, Vcc1 e VccTx são os fornecedores de energia de recepção e transmissão e devem ser aplicados simultaneamente. A filtragem recomendada da fonte de alimentação da placa do anfitrião é mostrada na Figura 3 abaixo. Vcc Rx, Vcc1 e Vcc Tx podem ser conectados internamente dentro do módulo transceptor QSFP-DD em qualquer combinação. Os pinos do conector são classificados para uma corrente máxima de 1000mA.

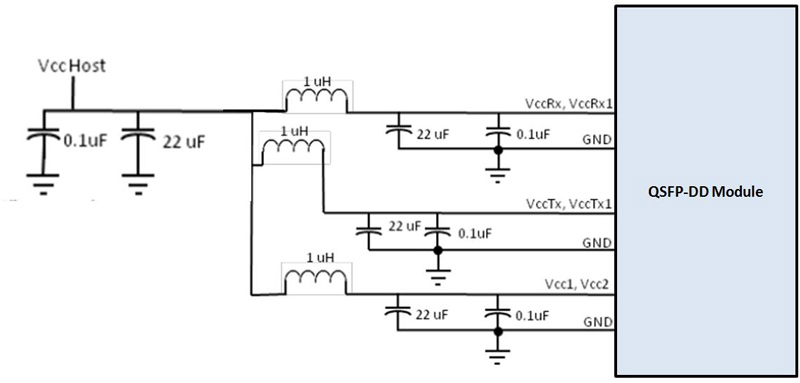

Filtro de fonte de alimentação recomendado

Recommended Power Supply Filter of 200G QSFP-DD LR4 1310nm 10km_LA-OT-200G-LR4

Figura 3. Filtro de fonte de alimentação recomendado

Avaliações máximas absolutas

Deve-se notar que a operação além de quaisquer classificações máximas absolutas individuais pode causar danos permanentes a este módulo.

Parâmetro	Símbolo	Min	Max	Unidades	Notas
Temperatura de armazenamento	TS	-40	85	DegC
Temperatura do caso de funcionamento	TOP	0	70	DegC
Tensão de alimentação	VCC	-0,5	3.6	V
Humidade relativa (Não-condensação)	RH	0	85	%
Limiar de danos, cada pista	THd	3.5		DBm

Condições operacionais recomendadas e requisitos de fornecimento de energia

Parâmetro	Símbolo	Min	Típico	Max	Unidades	Notas
Caso de funcionamento Temperatura	TOP	0		70	DegC
Fonte de alimentação Tensão	VCC	3.135	3.3	3.465	V
Taxa de dados, Cada pista			26.5625		GBd
Taxa de dados, Cada pista			53,125		Gb/s
Precisão da taxa de dados		-100		100	Ppm
Relação de erro pré-FEC Bit				2.4x10-4
Razão de erro pós-FEC Bit				1x10-12		1
Tensão de entrada de controle alta		2		Vcc	V
Tensão de entrada de controle baixa		0		0,8	V
Distância de ligação com G.652	D	0,002		10	Km	2

Notas:

1. FEC fornecido pelo sistema host.

2. FEC exigido no sistema do anfitrião para apoiar a distância máxima.

Características elétricas

As seguintes acterísticas elétricas são definidas no ambiente operacional recomendado, a menos que especificado de outra forma.

200GAUI-8 Características Elétricas

Parâmetro	Símbolo	Min	Típico		Max	Unidades	Notas
Consumo de energia					10.8	W
Atual de fornecimento	Icc				3258	MA
Transmissor (cada pista)
Taxa de sinalização por faixa (200GBASE-LR4)		26,5625 ± 100ppm				GBd
Tensão de saída diferencial de pico a pico					900	Mv
AC comum-modo Tensão de saída		17,5 mV RMS com respeito Para sinalizar terra				MV
Perda de retorno de saída diferencial		Atende às restrições da equação (120D-2)
Impedância de referência para perda de retorno de saída		100				Ω
Comum ao diferencial Modo de conversão	Zin	Atende às restrições da equação (83E-3)
Descombinação de terminação diferencial		Menos de 10%
Tempo de transição		Maior ou igual a 12 ps
Largura do olho		0,57				UI
Altura dos olhos		228				MV
Fonte de Crosstalk		Fonte de crosstalk sinonous usando o padrão 5, padrão 3 ou sinal 200GBASE-R válido
Fechamento vertical do olho				5.5		DB
Receptor (cada pista)
Tensão de saída única		-0,4		3.3		V	Referido ao sinal Comum
Entrada pk-pk diferencial		900				MV
Tolerância de tensão
		Equati
Retorno de entrada diferencial		Em
Perda		(83E-
		5)
		Equati
Diferencial para comum-		Em
Returnloss de entrada de modo		(83E-
		6)
Incompatibilidade de rescisão em				10		%
1MHz
Módulo de entrada estressado
Teste		Veja 83E.3.4.1
Modo comum DC
Tensão		-350		2850		Mv
Largura do olho		0,46				UI
Altura dos olhos		95				MV

200GAUI-4 Características Elétricas

Parâmetro	Símbolo	Min	Típico	Max	Unidades	Notas
Consumo de energia				10.8	W
Atual de fornecimento	Icc			3258	MA
Transmissor (cada pista)
Taxa de sinalização por Faixa (200GBASE-LR4)		26,5625 ± 100ppm			GBd
Diferencial de pico a pico Tensão de saída				900	Mv
AC comum-modo Tensão de saída				17,5	MV
Retorno de saída diferencial Perda		Equação (83E-2)
Comum ao diferencial Modo de conversão	Zin	Equação (83E-3)
Terminação diferencial Incompatibilidade				10	%
Tempo de transição (20% para 80%)		9,5			Ps
Modo comum DC Tensão		-350		2850	MV
Receptor (cada pista)
Tensão de saída única		-0,4		3.3	V	Referido ao sinal Comum
Entrada pk-pk diferencial Tolerância de tensão		900			MV
Perda de retorno de entrada diferencial		Equati em (83E- 5)
Returnloss de entrada diferencial para o modo comum		Equati em (83E-

Características ópticas

Parâmetro	Símbolo	Min	Típico	Max	Unidades	Notas
Atribuição de comprimento de onda	L0	1294.53	1295,56	1296,59	Nm
	L1	1299,02	1300.05	1301.09	Nm
	L2	1303,54	1304.58	1305,63	Nm
	L3	1308,09	1309.14	1310.19	Nm
Transmissor
Taxa de dados, cada pista		26,5625 ± 100 ppm			GBd
Formato de modulação		PAM4
Rácio de Supressão de modo lateral	SMSR	30			DB	Modulado
Potência média total de lançamento	PT			11.3	DBm
Potência média de lançamento, cada Pista	PAVG	-3.4		5.3	DBm	1
Exterior Óptico Modulação Amplitude (OMAouter), Cada pista	POMA	-0,4		5.1	DBm	2
Poder de lançamento Em OMAouter Menos TDECQ, Cada pista		-1,8			DB	Para ER ≥ 4.5dB
Poder de lançamento Em OMAouter Menos TDECQ, Cada pista		-1.7			DB	Para ER <4.5dB
Transmissor e Dispersão Olho Clouser para PAM4, Cada pista	TDECQ			3.4	DB
Relação de extinção	ER	3.5			DB
Diferença em Poder de lançamento Entre qualquer Duas pistas (OMAouter)				4	DB
RIN16.5OMA	RIN			-132	DB/Hz
Retorno óptico Perda Tolerância	TOL			15.1	DB
Transmissor Reflectância	TR			-26	DB
Lançamento médio Potência de OFF Transmissor, cada pista	Poff			-30	DBm
Receptor
Taxa de dados, cada pista		26,5625 ± 100 ppm	GBd
Formato de modulação		PAM4
Limiar de danos, Cada pista	THd	6.3			DBm	3
Potência média de recepção, Cada pista		-9,7		5.3	DBm	4
Receber energia (OMAouter), Cada pista				5.1	DBm
Diferença em Potência do receptor Entre quaisquer duas pistas (OMAouter)				4.2	DB
Sensibilidade do receptor (OMAouter), cada pista	SEN			-7,7	DBm	Para BER De 2.4E-4
Receptor estressado Sensibilidade (OMAouter), cada pista	SRS			-5.2	DBm	5
Reflectância do receptor	RR			-26	DB
LOS Assert	LOSA	-25,7			DBm
LOS De-afirmar	LOSD			-11,7	DBm
Histerese de LOS	LOSH	0,5			DB
Condições estressadas para a sensibilidade do receptor de estresse (nota 6)
Encerramento ocular estressado para PAM4 (SECQ), faixa em teste				3.4	DB
OMAouter de cada Aggressor Lane			-1		DBm
Notas: 1. potência média de lançamento, cada faixa (min) é informativo e não o principal indicador de intensidade do sinal. Um transmissor com potência de lançamento abaixo desse valor não pode ser compatível; no entanto, um valor acima disso não garante a conformidade. 2. Mesmo se o TDECQ <1,4 dB para uma taxa de extinção de ≥ 4,5 dB ou TDECQ <1,3 dB para uma taxa de extinção de <4,5 dB, o OMAouter (min) deve exceder o valor mínimo especificado aqui. O receptor deve ser capaz de tolerar, sem danos, a exposição contínua a um sinal óptico de entrada com este nível de potência médio. 3. Potência média de recepção, cada faixa (min) é informativa e não o principal indicador de intensidade do sinal. Uma potência recebida abaixo desse valor não pode ser compatível; no entanto, um valor acima disso não garante a conformidade. 4. medido com sinal de teste de conformidade para BER = 2,4x10-4. 5. estas condições de teste são para medir a sensibilidade do receptor estressado. Eles não são acterísticas do receptor.

Funções de diagnóstico digital

As seguintes acterísticas de diagnóstico digital são definidas sobre as condições normais de operação, a menos que especificado de outra forma.

Parâmetro	Símbolo	Min	Max	Unidades	Notas
Monitores de temperatura Erro absoluto	DMI_Temp	-3	3	DegC	Sobre a faixa de temperatura operacional
Monitor de tensão de alimentação Erro absoluto	DMI _ VCC	-0,1	0,1	V	Em toda a faixa operacional
Canal RX monitor de energia Erro absoluto	DMI_RX_Ch	-3	3	DB
Monitor de corrente de viés de canal	DMI_Ibias_Ch	-10%	10%	MA
Potência do canal TX Erro absoluto do monitor	DMI_TX_Ch	-3	3	DB
