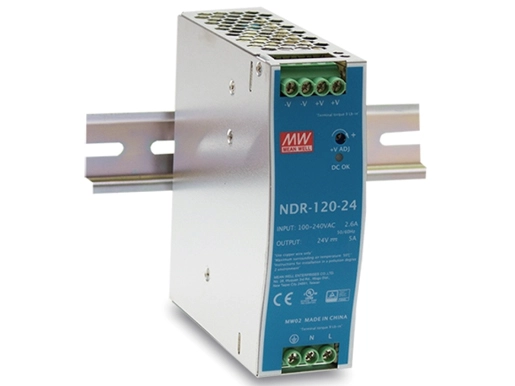

Name: TRILHO DIN Industrial de Saída Única 120W
Brand: Lanao Communication Technology Limited.
Availability: InStock

Características

● Entrada AC universal/gama completa

● Proteções: curto-circuito/sobrecarga/sobre tensão/sobre temperatura

● Refrigeração por convecção de ar livre

● Pode ser instalado no trilho DIN TS-35/7.5 ou 15

● UL 508 (equipamento de controle industrial) aprovado

● Nível de imunidade industrial BS EN/EN61000-6-2(BS EN/EN50082-2). Teste de queima de carga total de 100%

● 3 anos de garantia

Aplicações

● Sistema de controle industrial

● Equipamento de fabricação de semicondutores

● Automação de fábrica

● Aparelho eletromecânico

NDR-120 é uma série econômica de fornecimento de energia de trilho DIN de 120w, adaptada para ser instalada em trilhos de montagem TS-35/7,5 ou TS-35/ 15. O corpo é projetado 40mm de largura, o que permite economia de espaço dentro dos armários. A série inteira adota a entrada AC de gama completa de 90VAC a 264VAC e está em conformidade com BS EN/EN61000-3-2, a norma que a União Europeia regula para a corrente harmônica.

NDR-120 é projetado com caixa de metal que aumenta a dissipação de energia da unidade. Com eficiência de trabalho até 89%, toda a série pode operar na temperatura ambiente entre-20 °C e 70 °C sob convecção de ar. É equipado com modo de corrente constante para proteção contra sobrecarga, adaptando várias aplicações indutivas ou capacitivas. As funções de proteção completas e os certificados relevantes para aparelhos de controle industrial (UL508, TUV BS EN/EN62368-1, e etc) NDR-120 tornam uma solução de fonte de alimentação muito competitiva para aplicações industriais.

MODELO		NDR-120-12	NDR-120-24	NDR-120-48
SAÍDA	DC TENSÃO	12V	24V	48V
	ATUAL AVALIADO	10A	5A	2.5A
	GAMA ATUAL	0 ~ 10A	0 ~ 5A	0 ~ 2.5A
	POTÊNCIA AVALIADA	120W	120W	120W
	RIPPLE & RUÍDO (máx.) Note.2	100mVp-p	120mVp-p	150mVp-p
	TENSÃO ADJ. GAMA	12 ~ 14V	24 ~ 28V	48 ~ 55V
	TOLERÂNCIA DE TENSÃO Note.3	± 2,0%	± 1,0%	± 1,0%
	REGULAMENTO DA LINHA	± 0,5%	± 0,5%	± 0,5%
	REGULAMENTO DE CARGA	± 1,0%	± 1,0%	± 1,0%
	CONFIGURAÇÃO, TEMPO DE AUMENTO	1200ms, 60ms/230VAC 2500ms, 60ms/115VAC em plena carga
	TIME HOLDUP (Typ.)	16ms/230VAC 10ms/115VAC em plena carga
ENTRADA	GAMA DE TENSÃO Note.6	90 ~ 264VAC 127 ~ 370VDC [operação de entrada DC possível conectando AC/L(+), AC/N(-)]
	GAMA DE FREQUÊNCIA	47 ~ 63Hz
	EFICIÊNCIA (Typ.)	85,50%	88%	89%
	AC ATUAL (Typ.)	2.25A/115VAC 1.3A/230VAC
	INRUSH ATUAL (Typ.)	20A/115VAC 35A/230VAC
	VAZAMENTO ATUAL	<1mA / 240VAC
PROTEÇÃO	SUPERCARGA	105 ~ 130% potência de saída nominal
		Tipo de proteção: Limitação de corrente constante, recupera automaticamente após a condição de falha ser removida
	SOBRE A TENSÃO	14 ~ 17V	29 ~ 33V	56 ~ 65V
		Tipo de proteção: Desligamento de tensão o/p, re-ligar para recuperar
	SOBRE A TEMPERATURA	Desligamento de tensão o/p, re-ligar para recuperar
AMBIENTE	TEMP DE TRABALHO.	-20 ~ + 70 (Consulte a "Curva Derating")
	UMIDADE DE TRABALHO	20 ~ 95% RH sem condensação
	TEMP DE ARMAZENAMENTO., HUMIDADE	-40 ~ + 85 °C, 10 ~ 95% RH
	TEMP. COEFICIENTE	± 0,03%/°C (0 ~ 50 °C)
	VIBRAÇÃO	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada um ao longo dos eixos X, Y, Z; Montagem: Conformidade com a IEC60068-2-6
SEGURANÇA &	COMEÇAS DE SEGURANÇA	UL508, TUVBSEN/EN62368-1, EACTPTC 004 aprovado; (atender BSEN/EN60204-1)
EMC	RETIRAR A TENSÃO	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Nota 4)	RESISTÊNCIA DE ISOLAÇÃO	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25/70% RH
	EMISSÃO EMC	Conformidade com BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020
	IMUNIDADE EMC	Conformidade com BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, nível da indústria pesada, EAC TP TC 020
OUTROS	MTBF	2636,8 K hrs min. SR-332 Telcordia (Bellcore) ; 453,3 K hrs min. MIL-HDBK-217F (25 °C)
	DIMENSÃO	40125,2113,5mm (W * H * D)
	EMBALAGEM	0,6Kg; 20pcs/13Kg/1. 16CUFT
NOTA	1. Todos os parâmetros não especialmente mencionados são medidos na entrada 230VAC, carga nominal e 25 °C da temperatura ambiente. 2. A ondulação e o ruído são medidos em 20MHz de largura de banda usando um fio de par trançado de 12 "terminado com um capacitor paralelo de 0,1 uf e 47uf. 3. tolerância: inclui a tolerância, a linha de regulação e regulação de carga. 4. a fonte de alimentação é considerada um componente que será instalado em um equipamento final. O equipamento final deve ser reconfirmado que ainda atende às diretrizes da EMC. 5. folgas de instalação: 40mm na parte superior, 20mm na parte inferior, 5mm no lado esquerdo e direito são recomendados quando carregado permanentemente com potência total. Caso o dispositivo adjacente seja uma fonte de calor, recomenda-se uma folga de 15mm. 6. Derating pode ser necessário sob baixa tensão de entrada. Por favor verifique a curva de derating para mais detalhes. 7. A redução da temperatura ambiente de 3,5 °C/1000m com modelos sem ventilador e de 5 °C/1000m com modelos de ventilador para altitude operacional superior a 2000m(6500ft). . Isenção de responsabilidade do produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx
