O transceptor óptico LA-CFP-ER4/OTU4, 100G CFP2 ER4 integra o caminho de transmissão e recepção em um módulo. No lado da transmissão, quatro faixas de fluxos de dados seriais são recuperadas, recronometradas e repassadas a quatro drivers de laser, que controlam quatro lasers modulados de absorção elétrica (EMLs) com 1296, 1300, 1305, e 1309 nm centro comprimentos de onda. Os sinais ópticos são então multiplexados em uma fibra de modo único através de um conector LC padrão da indústria. No lado de recepção, 4 faixas de fluxos de dados ópticos são opticamente demultiplexadas por um demultiplexador óptico integrado. Cada vapor de dados é recuperado por um fotodetector PIN e amplificador de transimpedância, recronometrado e repassado a um driver de saída. Este módulo possui uma interface elétrica hot-pluggable, baixo consumo de energia e interface de gerenciamento MDIO.

Características

● Suporta taxas de bits de 103,1 Gbps a 112Gbps
● Conector LC duplex
● Quente plugável
● Transmissor de LAN-WDM baseado em DFB 4x2 8 Gb/s
● Interface elétrica 10x10G MLD
● Aplicável para conexão SMF de 40km
● Baixo consumo de energia, < 18W
● Monitor de Diagnóstico Digital Interface
● Interface de comunicação MDIO
● Compatível com 100GBASE-ER4 e OTU4
● Temperatura do caso de operação: Comercial: 0 a 70 ° C

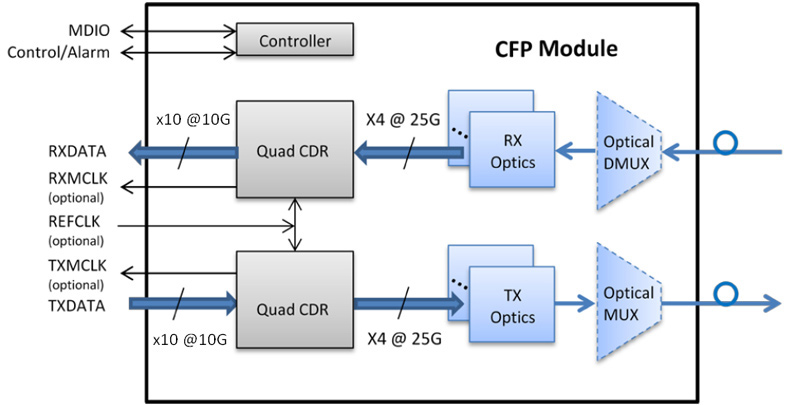

Diagrama funcional

Functional Diagram of 100Gb/s CFP ER4 40km

Avaliações máximas absolutas

Parâmetro	Símbolo	Min.	Max.	Unidade	Nota
Tensão de alimentação	Vcc	-0,5	4.0	V
Temperatura de armazenamento	TS	-40	85	°C
Humidade relativa	RH	0	85	%
Limiar de Danos Rx, Por pista	PRdmg	5.5		DBm

Nota: O estresse acima das classificações absolutas máximas pode causar danos permanentes ao transceptor.

Condições operacionais recomendadas

Parâmetro	Símbolo	Min.	Typ	Max.	Unidade	Nota
Taxa de dados	DR		103.2	112	Gb/s
Tensão de alimentação	Vcc	3.14	3.3	3.46	V
Caso de funcionamento Temp.	Tc	0		70	°C

Características elétricas (parte superior = 0 ~ 70 °C, Vcc = 3.2 ~ 3.4V)

(Testado sob condições operacionais recomendadas, salvo indicação em contrário)

Parâmetro	Símbolo	Min	Typ	Max	Unidade	Notas
Atual de fornecimento	Icc			5	Um
Tensão de alimentação	Vcc	3.2		3.4	V
Transmissor
Taxa de sinalização Por faixa	DRPL			11.2	Gb/s
Diferencial de entrada Impedância	Rin		100		Ω
Dados diferenciais Balanço por faixa	Vin,pp			760	MV
Aumento da entrada de dados Tolerância do tempo	Tr	24			Ps	1
Queda de entrada de dados Tolerância do tempo	Tf	24			Ps	1
Entrada elétrica Definição de máscara de olho	{X1,X2} {Y1,Y2}	{0,2, 0,5} {136,380}			UI MV
Fonte de alimentação Tolerância de ruído	Vrip	Por CFP MSA Especificação
Receptor
Taxa de sinalização Por faixa	DRPL			11.2	Gb/s
Dados diferenciais Balanço de saída por faixa	Vout,pp			760	MV
Aumento da produção de dados Tolerância do tempo	Tr	24	80		Ps	1
Queda de saída de dados Tolerância do tempo	Tf	24	80		Ps	1
Entrada elétrica Definição de máscara de olho	{X1,X2} {Y1,Y2}	{0,2, 0,5} {136,380}			UI MV
Fonte de alimentação Tolerância de ruído	Vrip	Por CFP MSA Especificação

Notas:

1,20% ~ 80%

Características ópticas (Top = 0 ~ 70 °C, Vcc = 3.2 ~ 3.4V)

(Testado sob condições operacionais recomendadas, salvo indicação em contrário)

Parâmetro	Símbolo	Unidade	Min		Typ		Max		Notas
Transmissor
Taxa de sinalização, Cada pista		GBd	25,78125 ± 100 ppm					100GBase-LR4,1
			27,9525 ± 20 ppm					OTU4,1
Quatro Pista Comprimento de onda Alcance	Λ1	Nm	1294.53	1295,56		1296,59
	Λ2		1299,02	1300.05		1301.09
	Λ3		1303,54	1304.58		1305,63
	Λ4		1308,09	1309.14		1310.19
Total Lançamento Poder	Pia	DBm				10.5		100GBase-ER4
						10		OTU4
Média Lançamento Poder, Cada um Faixa	Pavg	DBm	-2,9			2.9		100GBase-ER4,2
			-6			4		OTU4,2
Óptico Modulação Amplitude, Cada um Lane (OMA)2	OMA	DBm	-1.3			4.5
Diferença em Lançamento Poder Entre Qualquer Dois Pistas (OMA)		DB				5
Rácio de extinção	ER	DB	4					100GBase-ER4
			4			6.5		OTU4
Lado-modo Relação de supressão	SMSR	DB	30
Transmissor E Dispersão Penalidade, Cada pista	TDP	DB				2.2
Retorno óptico Tolerância à perda		DB				20
Transmissor Reflecta3		DB				-12
Transmissor Máscara de olho {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}					100GBase-ER4
Receptor óptico Características
Receber Taxa Para cada pista		Gbps		25.78125		27.9525		3
Entrada de sobrecarga Potência óptica	Pmax	DBm	5.5
Receber média Poder para cada um Pista	Pino	DBm	-20,9			4.5		4
Sensibilidade do receptor (OMA) por faixa	Psens1	DBm				-17,9
Sensibilidade estressada (OMA) por faixa	Psens2	DBm				-15,9
Perda de retorno	RL	DB	-26
Receptor Elétrico 3dB superior Cortar Frequência, por pista		GHz				31
Los De-Assert	Pd	DBm				-19
Los Assert	Pa	DBm				-21
Perda de histerese	Pd-Pa	DBm	1

Notas:

1. O transmissor consiste em 4 lasers operando a 25,78 Gb/s cada para 100GBASE-LR, 27,95 Gb/s cada para OTU4

2. valor mínimo é informativo.

3. O receptor consiste em 4 fotodetectores operando a 25,78 Gb/s cada um para 100GBASE-LR, 27,95 Gb/s cada para OTU4

4. O valor mínimo é informativo, é igual a min TxOMA com ER infinito e perda de íon de canal máximo.

Pin Descrição

	Vista superior		Vista inferior
148	GND	1	3.3V _ GND
147	REFCLKn	2	3.3V _ GND
146	REFCLKp	3	3.3V _ GND
145	GND	4	3.3V _ GND
144	N.C.	5	3.3V _ GND
143	N.C.	6	3.3V
142	GND	7	3.3V
141	TX9n	8	3.3V
140	TX9p	9	3.3V
139	GND	10	3.3V
138	TX8n	11	3.3V
137	TX8p	12	3.3V
136	GND	13	3.3V
135	TX7n	14	3.3V
134	TX7p	15	3.3V
133	GND	16	3.3V _ GND
132	TX6n	17	3.3V _ GND
131	TX6p	18	3.3V _ GND
130	GND	19	3.3V _ GND
129	TX5n	20	3.3V _ GND
128	TX5p	21	VND_IO_A
127	GND	22	VND_IO_B
126	TX4n	23	GND
125	TX4p	24	TX_MCLKn
124	GND	25	TX_MCLKp
123	TX3n	26	GND
122	TX3p	27	VND_IO_C
121	GND	28	VND_IO_D
120	TX2n	29	VND_IO_E
119	TX2p	30	PRG _ CNTL1
118	GND	31	PRG _ CNTL2
117	TX1n	32	PRG _ CNTL3
116	TX1p	33	PRG _ ALRM1
115	GND	34	PRG _ ALRM2
114	TX0n	35	PRG _ ALRM3
113	TX0p	36	TX_DIS
112	GND	37	MOD_LOPWR

	Vista superior		Vista inferior
111	GND	38	MOD_ABS
110	N.C.	39	MOD_RSTn
109	N.C.	40	RX_LOS
108	GND	41	GLB_ALRMn
107	RX9n	42	PRTADR4
106	RX9p	43	PRTADR3
105	GND	44	PRTADR2
104	RX8n	45	PRTADR1
103	RX8p	46	PRTADR0
102	GND	47	MDIO
101	RX7n	48	MDC
100	RX7p	49	GND
99	GND	50	VND_IO_F
98	RX6n	51	VND_IO_G
97	RX6p	52	GND
96	GND	53	VND_IO_H
95	RX5n	54	VND_IO_J
94	RX5p	55	3.3V _ GND
93	GND	56	3.3V _ GND
92	RX4n	57	3.3V _ GND
91	RX4p	58	3.3V _ GND
90	GND	59	3.3V _ GND
89	RX3n	60	3.3V
88	RX3p	61	3.3V
87	GND	62	3.3V
86	RX2n	63	3.3V
85	RX2p	64	3.3V
84	GND	65	3.3V
83	RX1n	66	3.3V
82	RX1p	67	3.3V
81	GND	68	3.3V
80	RX0n	69	3.3V
79	RX0p	70	3.3V _ GND
78	GND	71	3.3V _ GND
77	RX_MCLKn	72	3.3V _ GND
76	RX_MCLKp	73	3.3V _ GND
75	GND	74	3.3V _ GND

Pino	Nome	I/O	Lógica	Descrição
1	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
2	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
3	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
4	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
5	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
6	3.3V			Tensão de alimentação do módulo 3.3V
7	3.3V			Tensão de alimentação do módulo 3.3V
8	3.3V			Tensão de alimentação do módulo 3.3V
9	3.3V			Tensão de alimentação do módulo 3.3V
10	3.3V			Tensão de alimentação do módulo 3.3V
11	3.3V			Tensão de alimentação do módulo 3.3V
12	3.3V			Tensão de alimentação do módulo 3.3V
13	3.3V			Tensão de alimentação do módulo 3.3V
14	3.3V			Tensão de alimentação do módulo 3.3V
15	3.3V			Tensão de alimentação do módulo 3.3V
16	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
17	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
18	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
19	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
20	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
21	VND_IO_A	I/O		Módulo fornecedor I/O A. Não conecte!
22	VND_IO_B	I/O		Módulo Fornecedor I/O B. Não conecte!
23	GND
24	TX_MCLKn	O		Freq = taxa óptica/32. Utilizado para teste de forma de onda óptica. Não para uso normal.
25	TX_MCLKp	O		Freq = taxa óptica/32. Utilizado para teste de forma de onda óptica. Não para uso normal.
26	GND
27	VND_IO_C	I/O		Módulo fornecedor I/O C. Não conecte!
28	VND_IO_D	I/O		O fornecedor do módulo I/O D não conecta!
29	VND_IO_E	I/O		Módulo fornecedor I/O E. Não conecte!
30	PRG _ CNTL1	Eu	LVCMOS w/PUR	Controle programável 1 definido em MDIO, Padrão: TRXIC_RSTn, TX e RX ICs redefinidos, "0": reset; "1" ou NC: habilitado (ou seja, não usado).
31	PRG _ CNTL2	Eu	LVCMOS w/PUR	Controle programável 2 conjunto sobre MDIO, Padrão: Hardware Interlock LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" ou NC: ≤ 32W (i.e., não usado).
32	PRG _ CNTL3	Eu	LVCMOS w/PUR	Controle programável 3 conjunto sobre MDIO, Padrão: Hardware Interlock LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" ou NC: ≤ 32W (i.e., não usado).
33	PRG _ ALRM1	O	LVCMOS	Alarme programável 1 definido sobre MDIO, Padrão: HIPWR_ON, "1": módulo de alimentação concluída; "0": módulo não é de alta potência.
34	PRG _ ALRM2	O	LVCMOS	Alarme programável 2 definido sobre MDIO, padrão: MOD_READY, "1": Pronto; "0": não está pronto.
35	PRG _ ALRM3	O	LVCMOS	Alarme programável 3 definido sobre MDIO, Padrão: MOD_FAULT, falha detectada, "1": Falha; "0": Sem Falha.
36	TX_DIS	Eu	LVCMOS w/PUR	Desativar o transmissor para todas as pistas, "1" ou NC = transmissor desativado, "0" = transmissor habilitado
37	MOD_LOPWR	Eu	LVCMOS w/PUR	Modo de baixa potência do módulo. "1" ou NC: módulo em modo de baixa potência (seguro), "0": habilitado para ligar
38	MOD_ABS	O	GND	Módulo ausente. "1" ou NC: módulo ausente, "0": módulo presente, Pull Up Resistor no Host
39	MOD_RSTn	Eu	LVCMOS w/PDR	Módulo de Reset. "0" redefine o módulo, "1" ou NC = módulo habilitado, Pull Down Resistor no Módulo
40	RX_LOS	O	LVCMOS	Receptor Perda de Sinal Óptico, "1": baixo sinal óptico, "0": condição normal
41	GLB_ALRMn	O	LVCMOS	Alarme global. “0": condição de alarme em qualquer registro de alarme MDIO, "1": sem condição de alarme, dreno aberto, resistor de puxar para cima no host
42	PRTADR4	Eu	1.2V CMOS	MDIO Físico Port endereço bit 4
43	PRTADR3	Eu	1.2V CMOS	MDIO Físico Port endereço bit 3
44	PRTADR2	Eu	1.2V CMOS	MDIO Físico Port endereço bit 2
45	PRTADR1	Eu	1.2V CMOS	MDIO Físico Porta endereço bit 1
46	PRTADR0	Eu	1.2V CMOS	MDIO Físico Port endereço bit 0
47	MDIO	I/O	1.2V CMOS	Dados de gerenciamento I/O dados bidirecionais (especificações elétricas de acordo com 802.3ae e ba)
48	MDC	Eu	1.2V CMOS	Relógio de dados de gerenciamento (especificações elétricas de acordo com 802.3ae e ba)
49	GND
50	VND_IO_F	I/O		Módulo fornecedor I/O F. Não conecte!
51	VND_IO_G	I/O		Módulo fornecedor I/O G. Não conecte!
52	GND
53	VND_IO_H	I/O		Módulo fornecedor I/O H. Não conecte!
54	VND_IO_J	I/O		Módulo fornecedor I/O J. Não conecte!
55	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
56	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
57	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
58	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
59	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
60	3.3V			Tensão de alimentação do módulo 3.3V
61	3.3V			Tensão de alimentação do módulo 3.3V
62	3.3V			Tensão de alimentação do módulo 3.3V
63	3.3V			Tensão de alimentação do módulo 3.3V
64	3.3V			Tensão de alimentação do módulo 3.3V
65	3.3V			Tensão de alimentação do módulo 3.3V
66	3.3V			Tensão de alimentação do módulo 3.3V
67	3.3V			Tensão de alimentação do módulo 3.3V
68	3.3V			Tensão de alimentação do módulo 3.3V
69	3.3V			Tensão de alimentação do módulo 3.3V
70	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
71	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
72	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
73	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
74	3.3V _ GND			Tensão de alimentação do módulo de 3,3 V, terra de retorno, conectado internamente ao sinal de terra
75	GND
76	RX_MCLKp			Para testes de forma de onda óptica. Não para uso normal.
77	RX_MCLKn			Para testes de forma de onda óptica. Não para uso normal.
78	GND
79	RX0p			Interface SFI-5.0
80	RX0n			Interface SFI-5.0
81	GND
82	RX1p			Interface SFI-5.0
83	RX1n			Interface SFI-5.0
84	GND
85	RX2p			Interface SFI-5.0
86	RX2n			Interface SFI-5.0
87	GND
88	RX3p			Interface SFI-5.0
89	RX3n			Interface SFI-5.0
90	GND
91	RX4p			Interface SFI-5.0
92	RX4n			Interface SFI-5.0
93	GND
94	RX5p			Interface SFI-5.0
95	RX5n			Interface SFI-5.0
96	GND
97	RX6p			Interface SFI-5.0
98	RX6n			Interface SFI-5.0
99	GND
100	RX7p			Interface SFI-5.0
101	RX7n			Interface SFI-5.0
102	GND
103	RX8p			Interface SFI-5.0
104	RX8n			Interface SFI-5.0
105	GND
106	RX9p			Interface SFI-5.0
107	RX9n			Interface SFI-5.0
108	GND
109	N.C.
110	N.C.
111	GND
112	GND
113	TX0p			Interface SFI-5.0
114	TX0n			Interface SFI-5.0
115	GND
116	TX1p			Interface SFI-5.0
117	TX1n			Interface SFI-5.0
118	GND
119	TX2p			Interface SFI-5.0
120	TX2n			Interface SFI-5.0
121	GND
122	TX3p			Interface SFI-5.0
123	TX3n			Interface SFI-5.0
124	GND
125	TX4p			Interface SFI-5.0
126	TX4n			Interface SFI-5.0
127	GND
128	TX5p			Interface SFI-5.0
129	TX5n			Interface SFI-5.0
130	GND
131	TX6p			Interface SFI-5.0
132	TX6n			Interface SFI-5.0
133	GND
134	TX7p			Interface SFI-5.0
135	TX7n			Interface SFI-5.0
136	GND
137	TX8p			Interface SFI-5.0
138	TX8n			Interface SFI-5.0
139	GND
140	TX9p			Interface SFI-5.0
141	TX9n			Interface SFI-5.0
142	GND
143	N.C.
144	N.C.
145	GND
146	REFCLKp			Interface SFI-5.0
147	REFCLKn			Interface SFI-5.0
148	GND
